Принадлежности трубопроводы — HITACHI ZR950JC

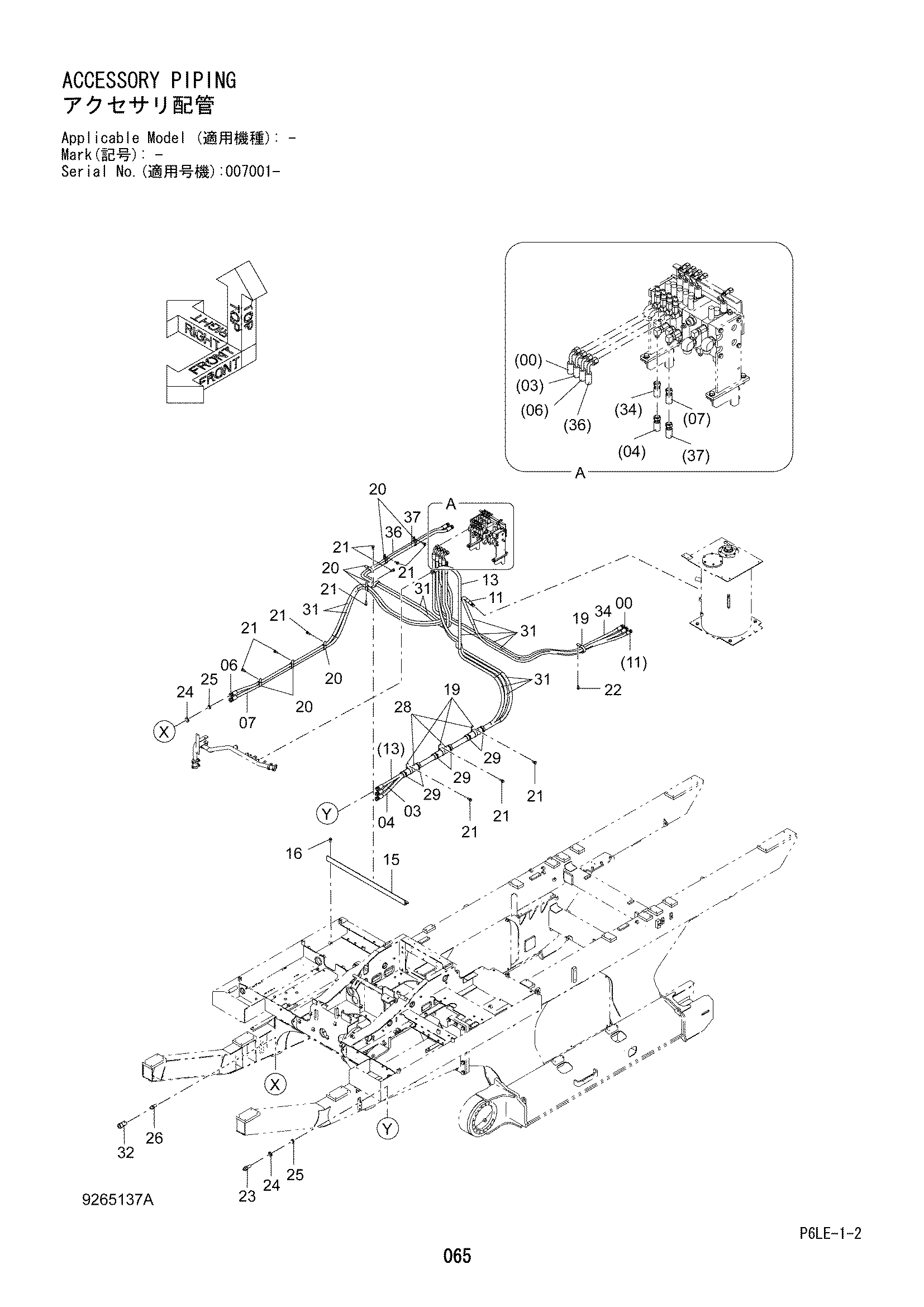

Заводская схема «Принадлежности трубопроводы» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4656718 замена: 4677309 | Шланг | 1 |
| 00 | 4677309 | Шланг | 1 |
| 03 | 4656719 | Шланг | 1 |
| 04 | 4649132 | Шланг | 1 |
| 06 | 4656720 | Шланг | 1 |
| 07 | 4656725 | Шланг | 1 |
| 11 | 4664102 замена: 4677308 | Шланг | 1 |
| 11 | 4677308 | Шланг | 1 |
| 13 | 4656722 | Шланг | 1 |
| 15 | 9766334 | Опора | 1 |
| 16 | J271030 | Болт с шайбой | 2 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 19 | 4190265 | Зажим | 4 |
| 20 | 4190266 | Зажим | 6 |
| 20 | 4190266 | Зажим | 8 |
| 21 | J271030 | Болт с шайбой | 9 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 21 | J271030 | Болт с шайбой | 11 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J271025 | Болт с шайбой | 1 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 4325174 | Адаптер | 3 |
| 24 | 4360019 | Шайба | 5 |
| 25 | 4325642 | Гайка | 5 |
| 26 | 4361210 | Адаптер | 2 |
| 28 | 4219918 | Резиновая втулка | 5 |
| 29 | 4055312 | Ленточный зажим | 15 |
| 31 | 4327294 | Защитный кожух | 20 |
| 32 | 4033130 | Самоуплотняющееся соединение | 2 |
| 32A | 4048091 | Пылезащитный колпачок | 1 |
| 34 | 4656724 замена: 4677310 | Шланг | 1 |
| 34 | 4677310 | Шланг | 1 |
| 36 | 4671768 замена: 4664064 | Шланг | 1 |
| 36 | 4664064 | Шланг | 1 |
| 37 | 4671770 замена: 4677425 | Шланг | 1 |
| 37 | 4677425 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
