Гидролинии хода (верхняя платформа) — HITACHI ZR950JC

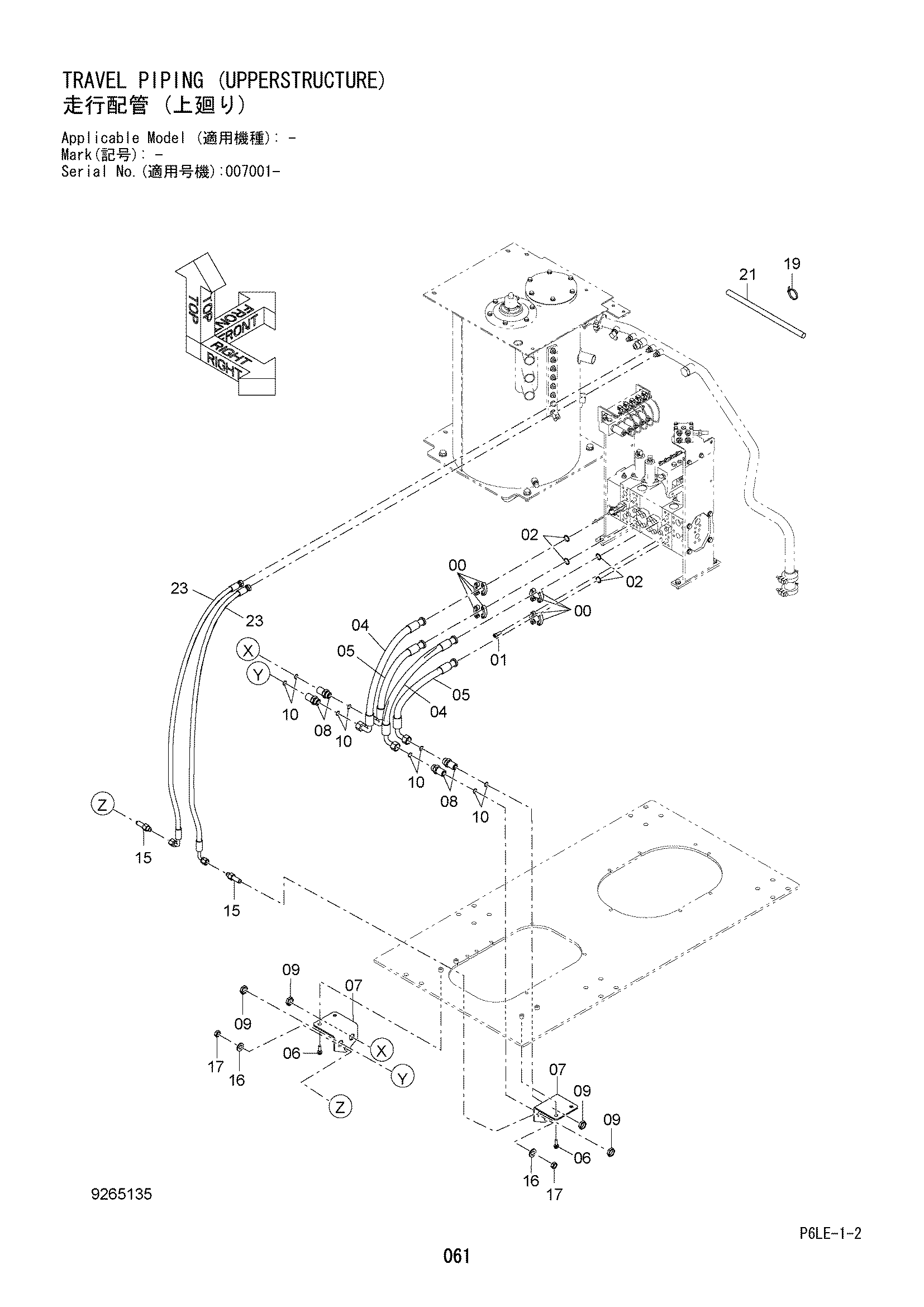

Заводская схема «Гидролинии хода (верхняя платформа)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 8 |
| 01 | J781030 | Болт с внутренним шестигранником | 16 |
| 02 | 971489 | Уплотнительное кольцо | 4 |
| 04 | 4656651 | Шланг | 2 |
| 05 | 4656652 | Шланг | 2 |
| 06 | J271035 | Болт с шайбой | 4 |
| 06A | J901035 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4656614 | Кронштейн | 2 |
| 08 | 4487898 | Адаптер | 4 |
| 09 | 4257876 | Гайка | 4 |
| 10 | 4187308 | Уплотнительное кольцо | 8 |
| 15 | 4325174 | Адаптер | 2 |
| 16 | 4360019 | Шайба | 2 |
| 17 | 4325642 | Гайка | 2 |
| 19 | 4055312 | Ленточный зажим | 5 |
| 21 | 4044420 | Защитный кожух | 6 |
| 23 | 4313435 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
