Гидроножницы (2/9) — HITACHI ZR950JC

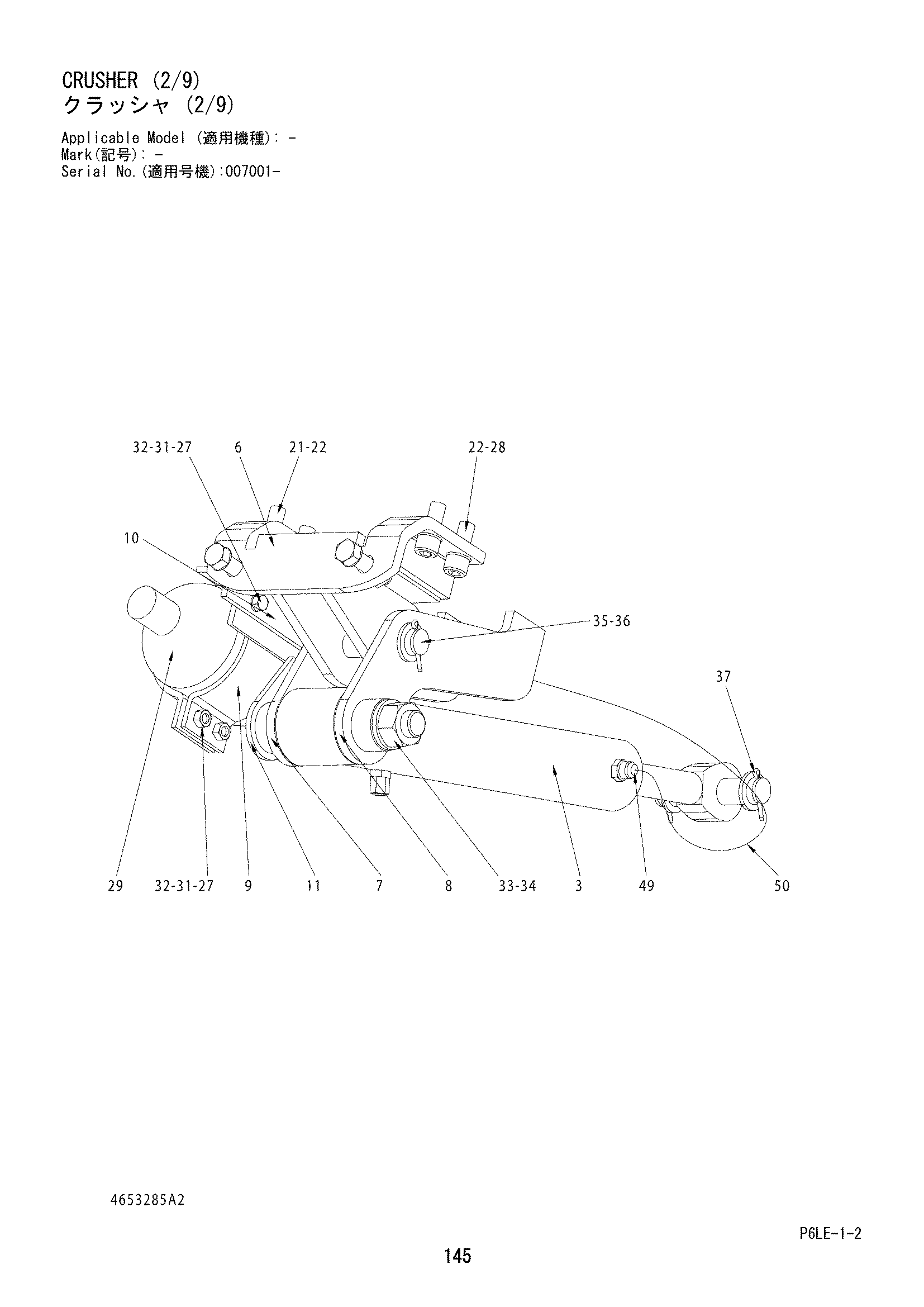

Заводская схема «Гидроножницы (2/9)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4653285 | Гидроножницы (2/9) | 1 | |
| 3 | 931446 | Гидроцилиндр | 1 |
| 6 | 584943 | Опора | 1 |
| 7 | 584941 | Пластина | 1 |
| 8 | 584942 | Пластина | 1 |
| 9 | 932734 | Кронштейн | 1 |
| 10 | 585406 | Пластина | 1 |
| 11 | 934402 | Палец | 1 |
| 21 | 704103916100 | Болт с внутренним шестигранником | 2 |
| 22 | 406300555250 | Шайба | 4 |
| 27 | 704201370000 | Болт | 4 |
| 28 | 704103916000 | Болт с внутренним шестигранником | 2 |
| 29 | N02445613 | Гидроаккумулятор | 1 |
| 31 | 406300555150 | Шайба | 4 |
| 32 | 704202270000 | Гайка | 4 |
| 33 | 704007330000 | Шайба | 1 |
| 34 | 704202570000 | Гайка | 1 |
| 35 | 915916 | Палец | 2 |
| 36 | 704207150000 | Шайба | 4 |
| 37 | 704006400000 | Шплинт | 4 |
| 49 | 706300790069 | Разъём | 1 |
| 50 | N44450338 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
