Гидроцилиндр. белт-конвейор — HITACHI ZR950JC

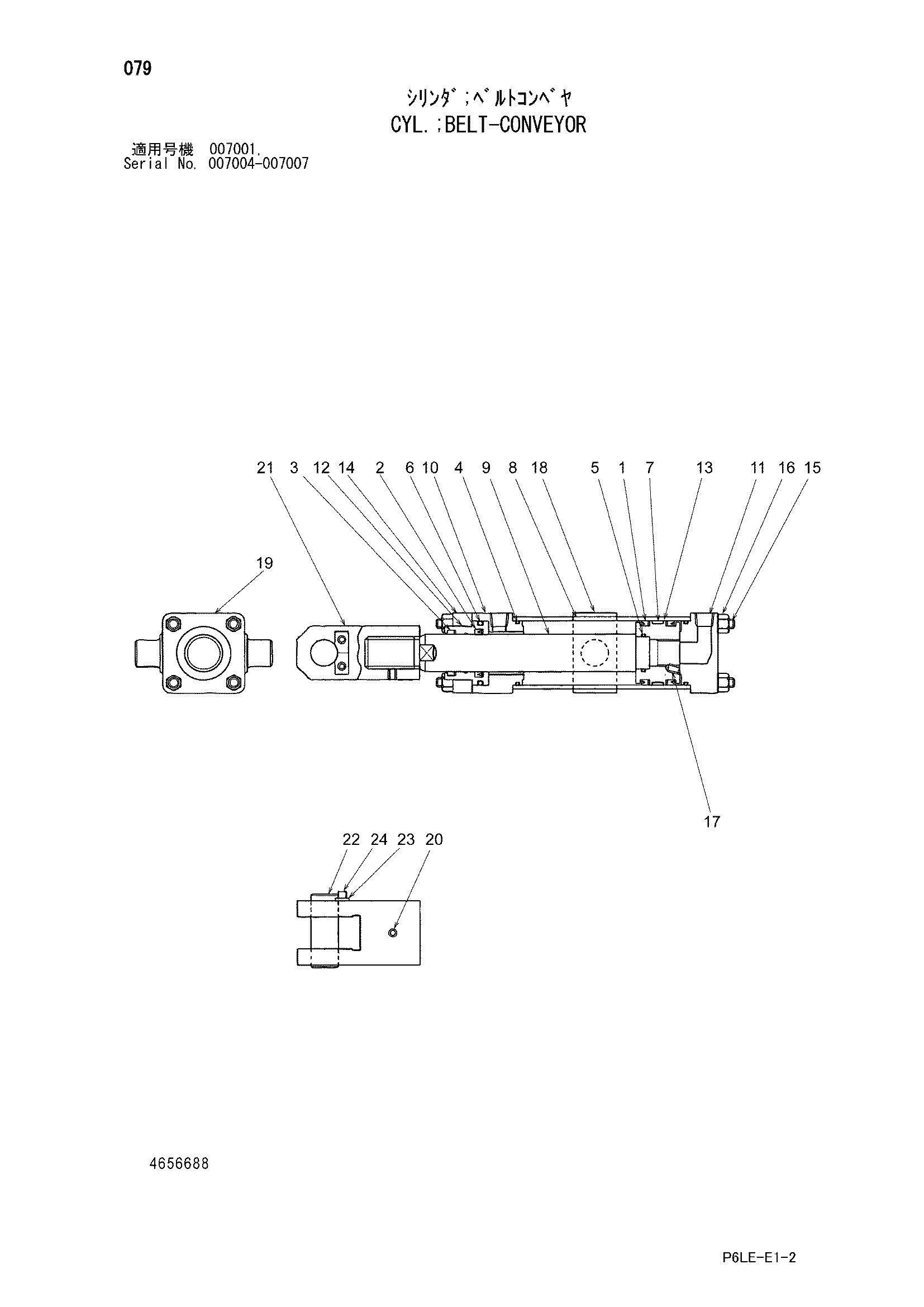

Заводская схема «Гидроцилиндр. белт-конвейор» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4656688 | Гидроцилиндр. белт-конвейор | 1 | |
| 1 | 4719595 | Манжета | 2 |
| 2 | 4719596 | Манжета | 1 |
| 3 | 4719597 | Манжета | 1 |
| 4 | 4719598 | Уплотнительное кольцо | 2 |
| 5 | 4719599 | Уплотнительное кольцо | 1 |
| 6 | 4719600 | Уплотнительное кольцо | 1 |
| 7 | 4719601 | Веаринг | 1 |
| 8 | 4719602 | Труба гидроцилиндра | 1 |
| 9 | 4719603 | Шток поршня | 1 |
| 10 | 4719604 | Крышка | 1 |
| 11 | 4719605 | Крышка | 1 |
| 12 | 4719606 | Втулка | 1 |
| 13 | 4719607 | Поршень | 1 |
| 14 | 4719608 | Фиксатор | 1 |
| 15 | 4719609 | Шток TIE | 8 |
| 16 | 4719610 | Гайка | 8 |
| 17 | 4719611 | Установочный винт | 1 |
| 18 | 4719612 | Труннион | 1 |
| 19 | 4719613 | Клапан | 2 |
| 20 | 4719614 | Установочный винт | 1 |
| 21 | 4719615 | Концевой вилка | 1 |
| 22 | 4719616 | Палец | 1 |
| 23 | 4719617 | Стопорная пластина | 1 |
| 24 | 4719618 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
