Гидроножницы (3/9) — HITACHI ZR950JC

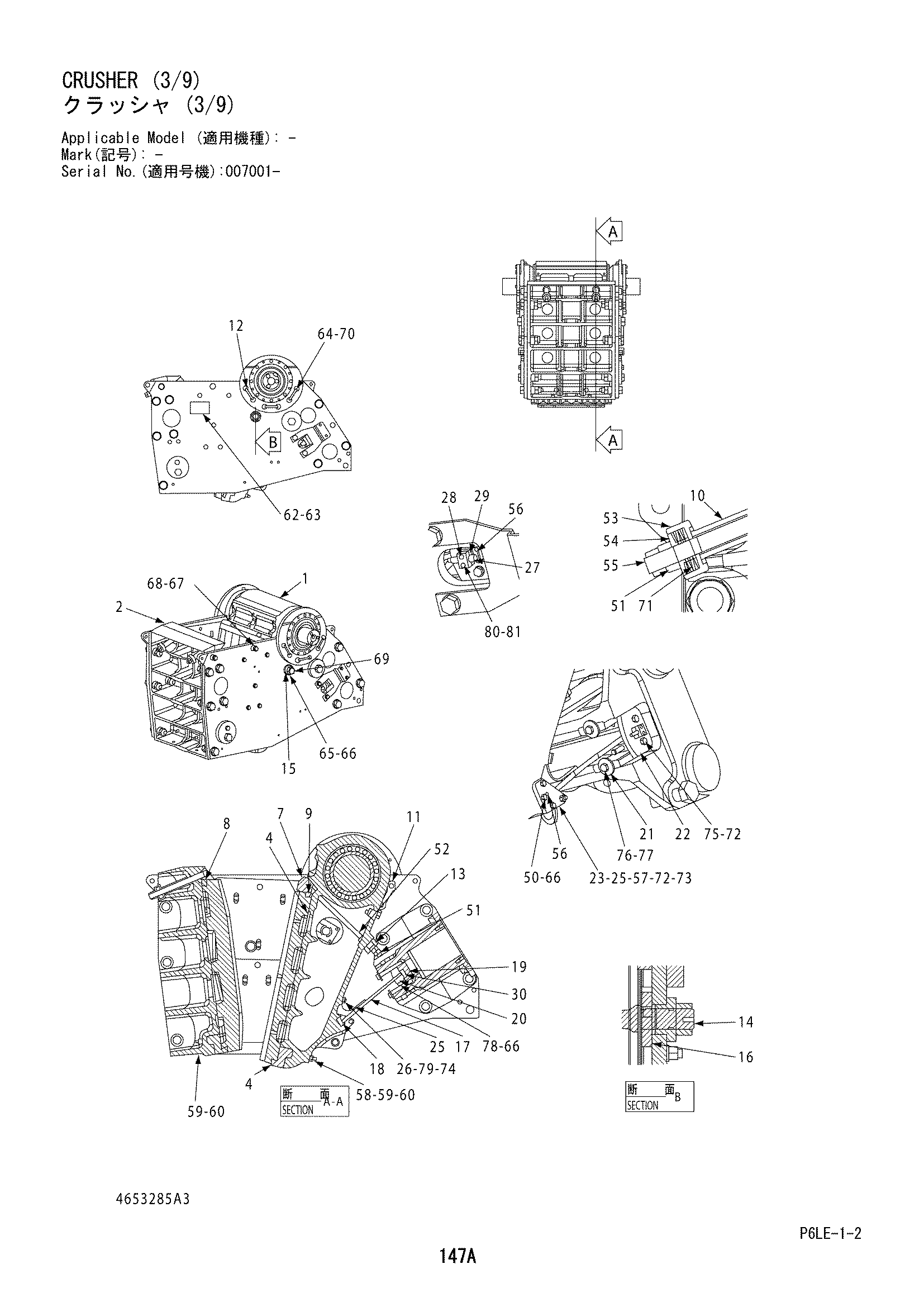

Заводская схема «Гидроножницы (3/9)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4653285	Гидроножницы (3/9)	1
1	578138	Питман в сборе	1
2	585012	Рама в сборе	1
4	946481	Пластина	1
7	938873	Тигхтенинг ведге	1
8	578186	Филл ведге	1
9	938874	Филл ведге	1
10	MM0248492	Втулка	2
11	934269	Кольцо	2
12	N11893199	Пластина	6
13	575508	Пружина в сборе	2
14	938930	Шток	1
15	934013	Втулка	2
16	934014	Пластина	2
17	MM0221467	Пластина	1
18	933687 замена: MM0234209	Сиденье (нижний)	1
18	MM0234209	Сиденье (нижний)	1
19	MM0229655	Опора	1
20	580330	Втулка	2
21	N01623120	Шайба	4
22	MM0229310	LUG	2
23	578661 замена: MM0234208	LUG	2
23	MM0234208	LUG	2
25	934218	Резиновый крышка	1
25A	943740	Втулка	2
26	934220	Пластина	1
27	4675991	Датчик строке	1
28	706302545750	Фастенер паир	1
29	706302547562	Пластина крышка	2
30	MM0229311	Сиденье (верхний)	1
50	704201080000	Болт	6
50	7001530198	Болт	6
51	N01563030	Гайка	8
52	N88409003	Шток тенсион	2
53	940954	Пружина корпус	2
54	940950	Шайба	2
55	N88409010	Шток тенсион	2
56	704207819000	Пружинный штифт	4
57	704106200000	Болт	2
58	704106839000	Болт	5
59	704203927200	Стопорная гайка	10
60	704007130000	Шайба	10
64	704107471000	Винт	12
65	704105570000	Винт	4
66	406300555100	Шайба	12
67	919630	Втулка	4
68	704201878000	Болт	4
69	N01563257	Гайка	2
70	N01626318	Шайба	12
71	704209465000	Пружина	8
72	7001633016	Шайба	6
73	704202270000	Гайка	2
74	704006970000	Шайба	4
75	MM0255190	Болт	4
76	N01530414	Болт	4
77	406300555200	Шайба	4
78	704105570000	Болт	2
79	7001530196	Болт	4
80	704103391200	Болт с внутренним шестигранником	2
81	704006860000	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
