Крышка (6) — HITACHI ZR950JC

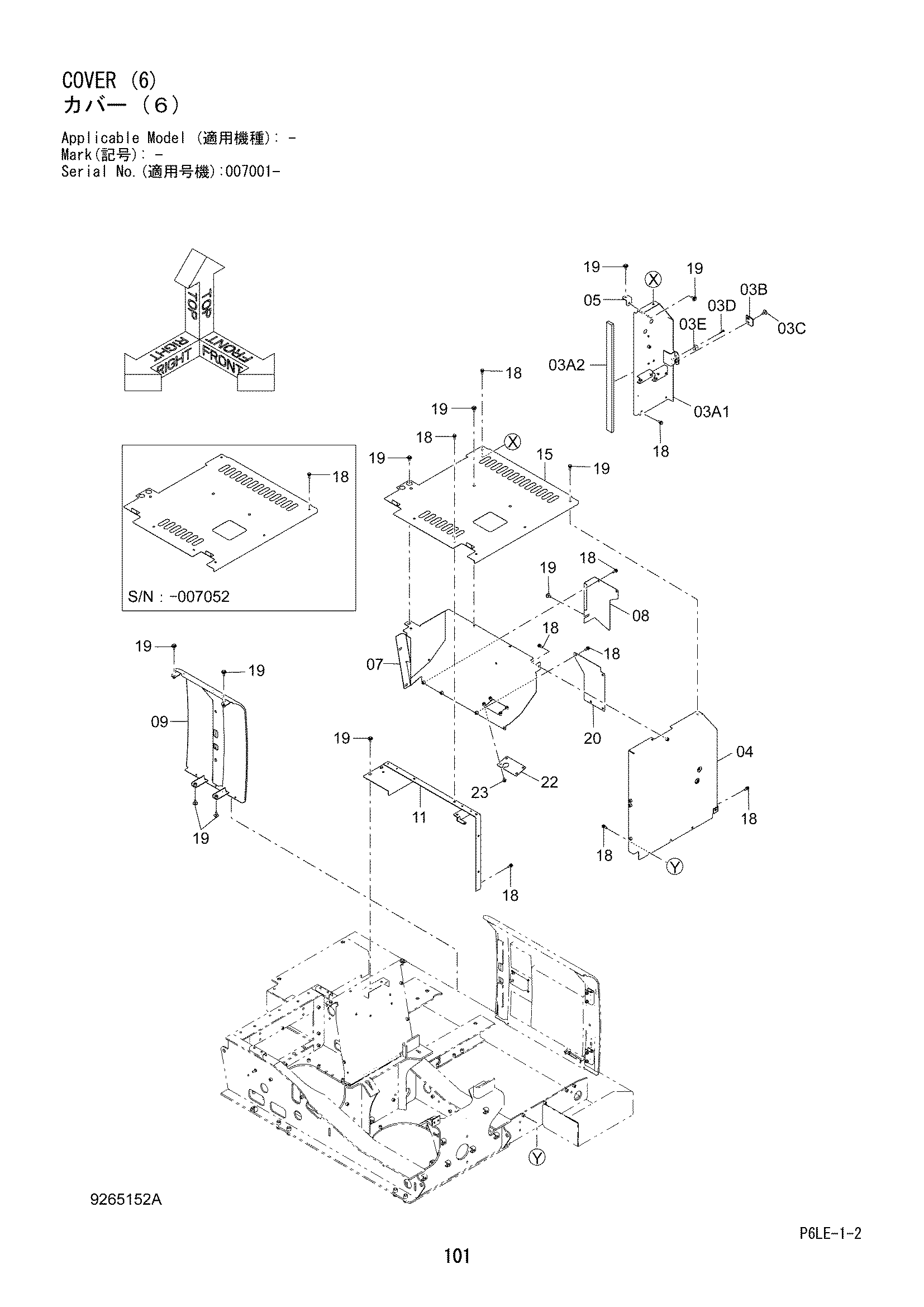

Заводская схема «Крышка (6)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 9265740 | Крышка | 1 |
| 03A | 8101288 замена: 8111936 | Крышка | 1 |
| 03A | 8111936 | Крышка | 1 |
| 03A1 | 7048676 замена: 7054060 | Крышка | 1 |
| 03A1 | 7054060 | Крышка | 1 |
| 03A2 | 4626427 | Резиновая прокладка | 1 |
| 03B | 4638905 | Ограничитель | 1 |
| 03C | J281030 | Болт с шайбой | 2 |
| 03C1 | J901030 | Болт | 1 |
| 03C2 | 4486055 | Шайба | 1 |
| 03D | J260635 | Болт с шайбой | 2 |
| 03D1 | J900635 | Болт | 1 |
| 03D2 | A590106 | Плоская шайба | 1 |
| 03E | 4652573 | Ограничитель | 1 |
| 04 | 7047452 | Крышка | 1 |
| 05 | 9765330 | Кронштейн | 1 |
| 07 | 7048258 | Крышка | 1 |
| 08 | 4631254 | Крышка | 1 |
| 09 | 7050762 | Крышка | 1 |
| 11 | 7050109 | Опора | 1 |
| 15 | 7048190 | Крышка | 1 |
| 18 | J271030 | Болт с шайбой | 21 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 18 | J271030 | Болт с шайбой | 20 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | J281030 | Болт с шайбой | 13 |
| 19A | J901030 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 19 | J281030 | Болт с шайбой | 14 |
| 19A | J901030 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 20 | 9766216 | Крышка | 1 |
| 22 | 4655899 | Крышка | 1 |
| 23 | J271025 | Болт с шайбой | 4 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
