Масляный дренажные трубопроводы — HITACHI ZR950JC

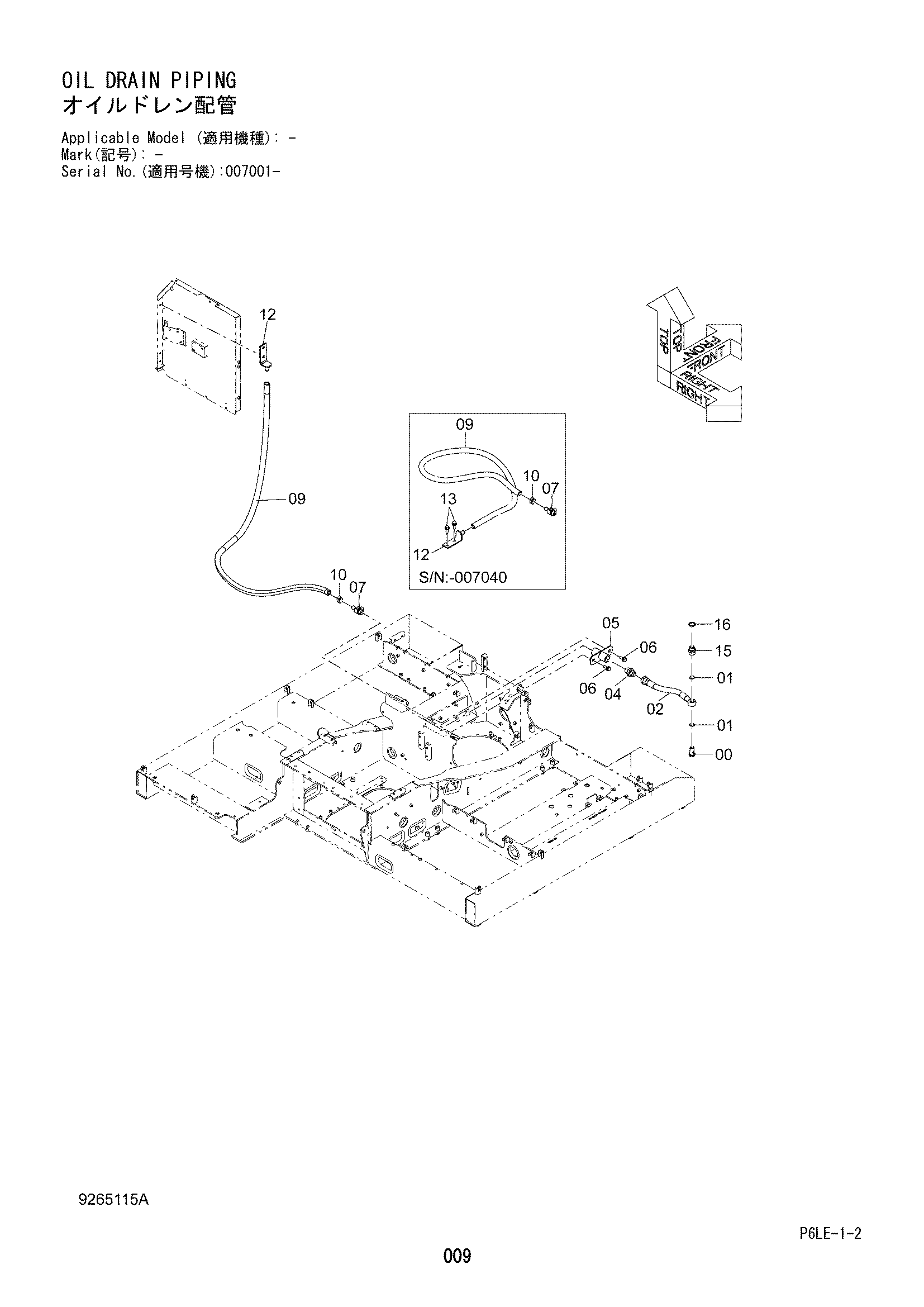

Заводская схема «Масляный дренажные трубопроводы» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4459394 | Болт проушина | 1 |
| 01 | 4459398 | Манжета | 2 |
| 02 | 4459399 | Шланг | 1 |
| 04 | 4222040 | Адаптер | 1 |
| 05 | 9766255 | Пластина | 1 |
| 06 | J271030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4444270 | Кран | 1 |
| 09 | 4625527 | Шланг | 1 |
| 10 | 4504367 | Хомут шланга | 1 |
| 12 | 9762314 | Кронштейн | 1 |
| 13 | J271030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4652109 | Переходник | 1 |
| 16 | 4657079 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
