Конвейер (2-1) — HITACHI ZR950JC

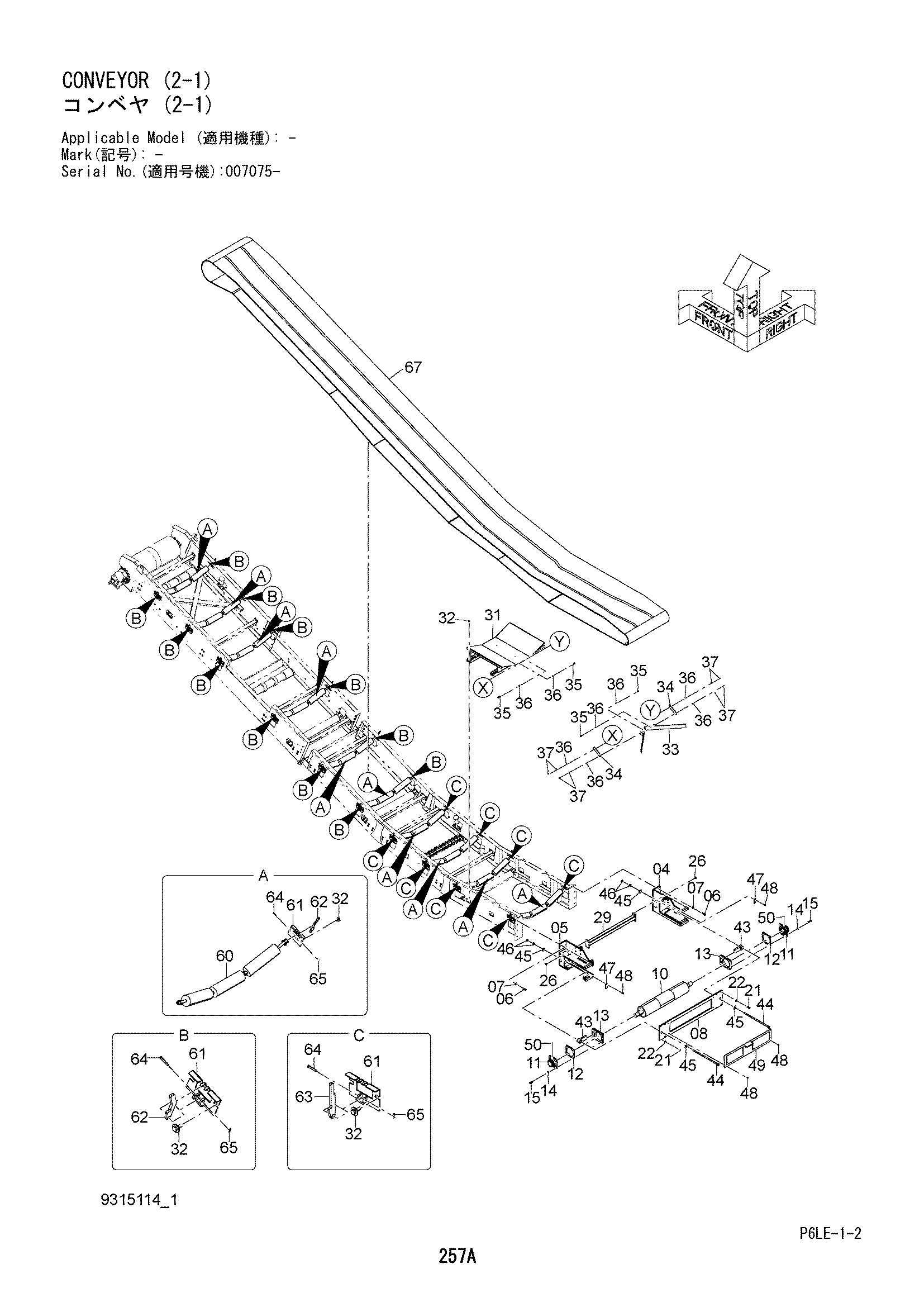

Заводская схема «Конвейер (2-1)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	6025214	Рама таил	1
05	6025220	Рама таил	1
06	J921660	Болт	8
07	J222016	Шайба	8
08	3118798	Пластина концевой	1
10	7050466	Шкив таил	1
11	4652644	Подшипник. блок	2
12	4664705	Пластина скольжение	2
13	4664704	Пластина скольжение	2
14	J222016	Шайба	8
15	J921660	Болт	8
21	J921645	Болт	8
22	J222016	Шайба	8
26	J281035	Болт с шайбой	8
26A	J901035	Болт	1
26B	4486055	Шайба	1
29	8112446	Опора	1
31	7050490	Опора	1
32	J281030	Болт с шайбой	44
32A	J901030	Болт	1
32B	4486055	Шайба	1
33	8074609	Отвал	1
34	4652608	Тяга	2
35	J901035	Болт	4
36	A590110	Плоская шайба	8
37	J950010	Гайка	8
43	9767253	Гайка регулировочный	2
44	9767254	Болт регулировочный	2
45	4652647	Шайба	4
46	4359107	Гайка	4
47	4664703	Стопорная пластина	2
48	J271025	Болт с шайбой	8
48A	J901025	Болт	1
48B	J222010	Шайба	1
49	8121739	Крышка	1
50	J75481	Пресс-маслёнка	2
60	4650931	Ролик	10
61	9767040	Механизм натяжения	20
62	4662286	Рычаг	12
63	4664706	Рычаг	8
64	4662288	Палец	20
65	4022696	Стопорный палец	20
67	4649435	Ремень	1
67	4708446	Ремень	1

Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
