Гидроножницы кхуте — HITACHI ZR950JC

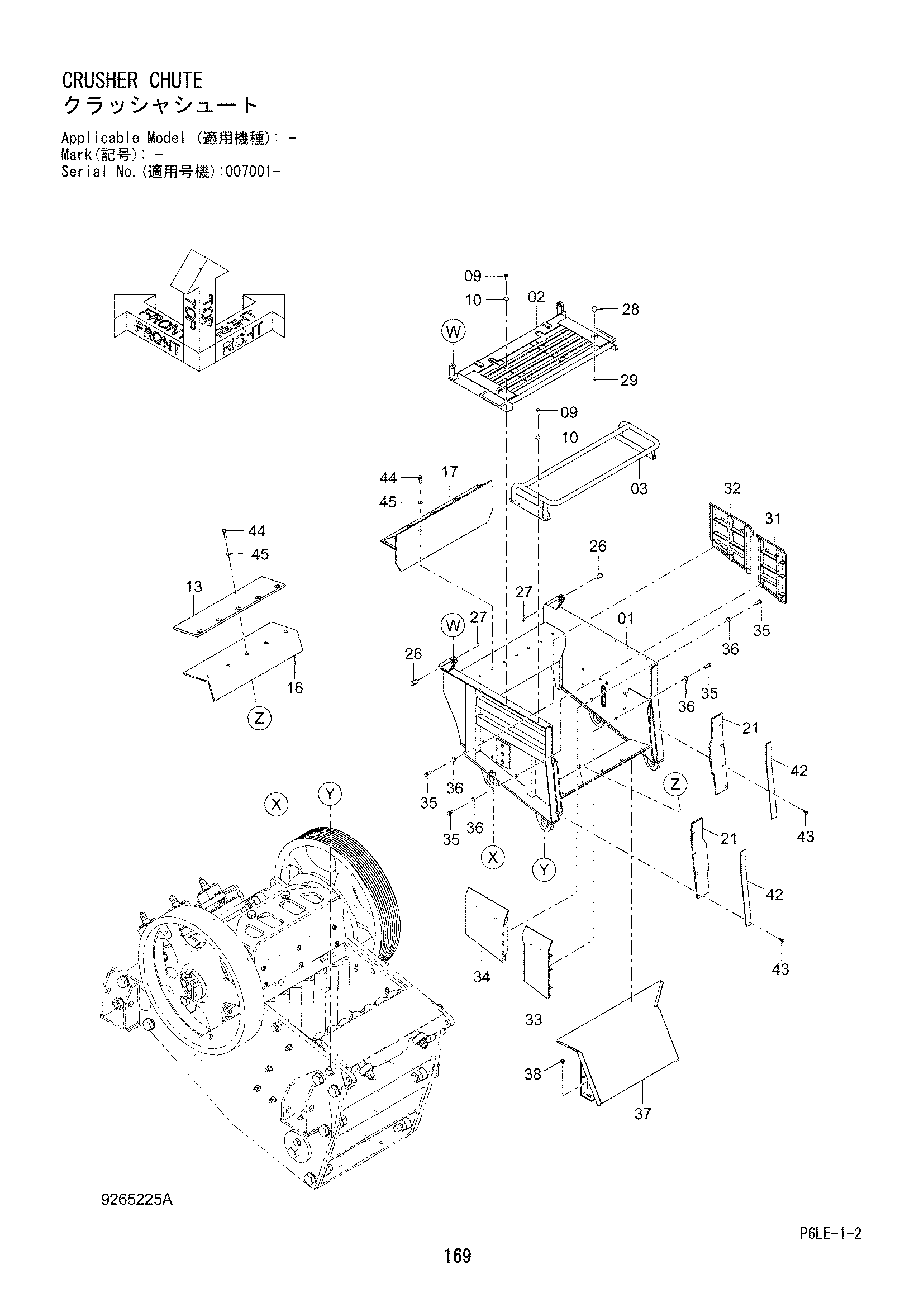

Заводская схема «Гидроножницы кхуте» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5011164	Кхуте	1
02	7051013	Защитный кожух	1
03	7051014	Защитный кожух	1
09	J921235	Болт	8
10	449490	Плоская шайба	16
10	449490	Плоская шайба	8
11	J950012	Гайка	8
13	4657009	Пластина	1
16	4663818	Резиновая прокладка	1
17	8102339	Защитный кожух	1
21	4663580	Резиновая прокладка	2
26	4663576	Палец	2
27	A765040	Шплинт	2
28	4294508	Ограничитель	2
29	A590110	Плоская шайба	2
31	7051884	Крышка	1
32	7051885	Крышка	1
33	7051886	Крышка	1
34	7051887	Крышка	1
35	J921645 замена: J921640	Болт	16
35	J921640	Болт	16
36	J222016	Шайба	16
37	7051917	Кхуте гидроножницы	1
38	J281025	Болт с шайбой	2
38A	J901025	Болт	1
38B	4486055	Шайба	1
42	4663581	Пластина	2
43	J271040	Болт с шайбой	8
43A	J901040	Болт	1
43B	J222010	Шайба	1
43	J281040	Болт с шайбой	8
43A	J901040	Болт	1
43B	4486055	Шайба	1
44	J921650	Болт	13
45	J222016	Шайба	13

Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
