Трубопроводы системы орошения — HITACHI ZR950JC

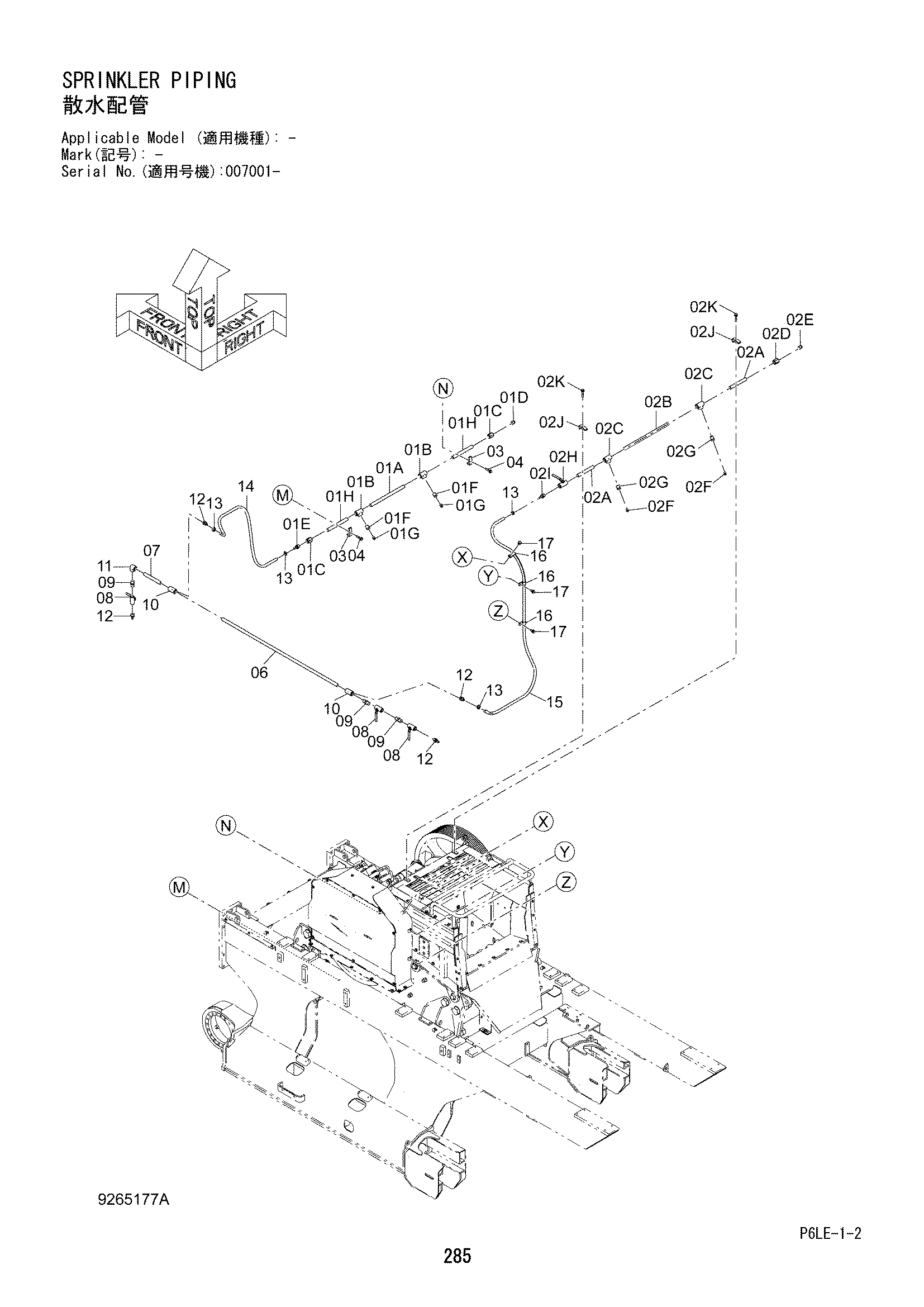

Заводская схема «Трубопроводы системы орошения» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9240909 | Ороситель (1) | 1 |
| 01A | 4371214 | Трубка | 1 |
| 01B | 94-0662 | Тройник | 2 |
| 01C | 94-0677 | Разъём S | 2 |
| 01D | 94-2024 | Пробка | 1 |
| 01E | 4077357 | Соединение шланг | 1 |
| 01F | 94-1608 | Переходник | 2 |
| 01G | 4377528 | Форсунка | 2 |
| 01H | 4383058 | Трубка | 2 |
| 02 | 9276401 | Ороситель (2) | 1 |
| 02A | 4347226 | Трубка | 2 |
| 02B | 4432358 | Трубка | 1 |
| 02C | 94-0662 | Тройник | 2 |
| 02D | 94-0677 | Разъём S | 1 |
| 02E | 94-2024 | Пробка | 1 |
| 02F | 4377528 | Форсунка | 2 |
| 02G | 94-1608 | Переходник | 2 |
| 02H | 4348296 | Шаровой клапан | 1 |
| 02I | 4077357 | Соединение шланг | 1 |
| 02J | 4053594 | Хомут трубки | 2 |
| 02K | J271065 | Болт с шайбой | 2 |
| 02K1 | J901065 | Болт | 1 |
| 02K2 | J222010 | Шайба | 1 |
| 03 | 4053594 | Хомут трубки | 2 |
| 04 | J271050 | Болт с шайбой | 2 |
| 04A | J901050 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 4656799 | Трубка | 1 |
| 07 | 4622399 замена: 4677281 | Трубка | 1 |
| 07 | 4677281 | Трубка | 1 |
| 08 | 4348296 | Шаровой клапан | 3 |
| 09 | 94-1703 | Адаптер | 3 |
| 10 | 94-0662 | Тройник | 2 |
| 11 | 94-0617 | Угловой штуцер | 1 |
| 12 | 4077357 | Соединение шланг | 4 |
| 13 | 4514700 | Зажим шланг | 4 |
| 14 | 4448077 | Водяной шланг | 1 |
| 15 | 4489137 замена: 4677329 | Водяной шланг | 1 |
| 15 | 4677329 | Водяной шланг | 1 |
| 16 | 4190273 | Зажим | 3 |
| 17 | J271025 | Болт с шайбой | 3 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
