Боковой конвейер (1) — HITACHI ZR950JC

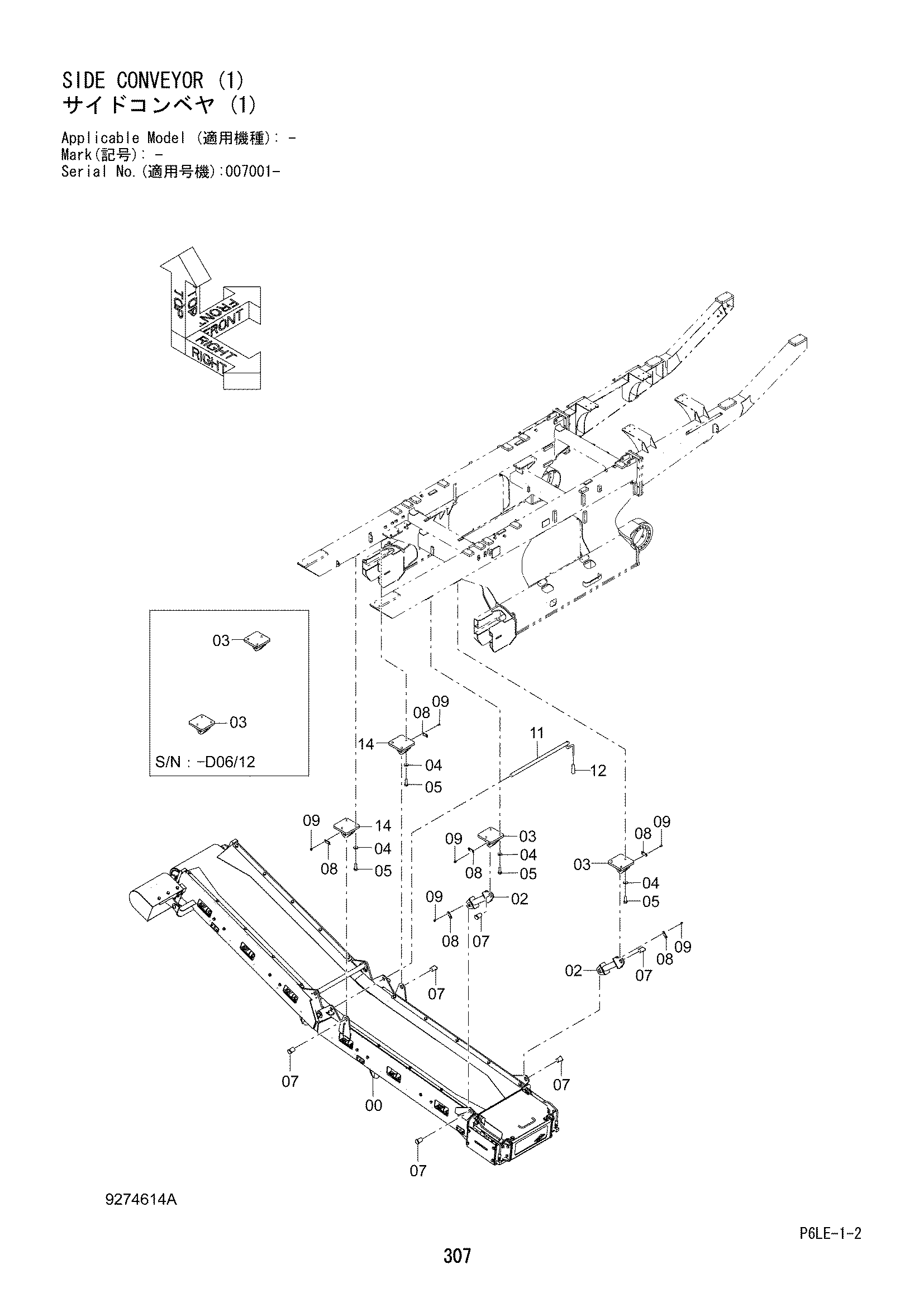

Заводская схема «Боковой конвейер (1)» для HITACHI ZR950JC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	8108416	Шток	2
03	8108414	Кронштейн	4
03	8108414	Кронштейн	2
04	J222016	Шайба	12
05	J921650	Болт	12
07	4666703	Палец	6
08	X280071	Стопорная пластина	6
09	J260816	Болт с шайбой	12
09A	J900816	Болт	1
09B	A590108	Плоская шайба	1
11	8106358	Палец	1
12	4381064	Рукоятка	1
14	8111156	Кронштейн	2

Для точного подбора сообщите каталожный номер, модель HITACHI ZR950JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
