Насос девеке опора — HITACHI ZR900TS

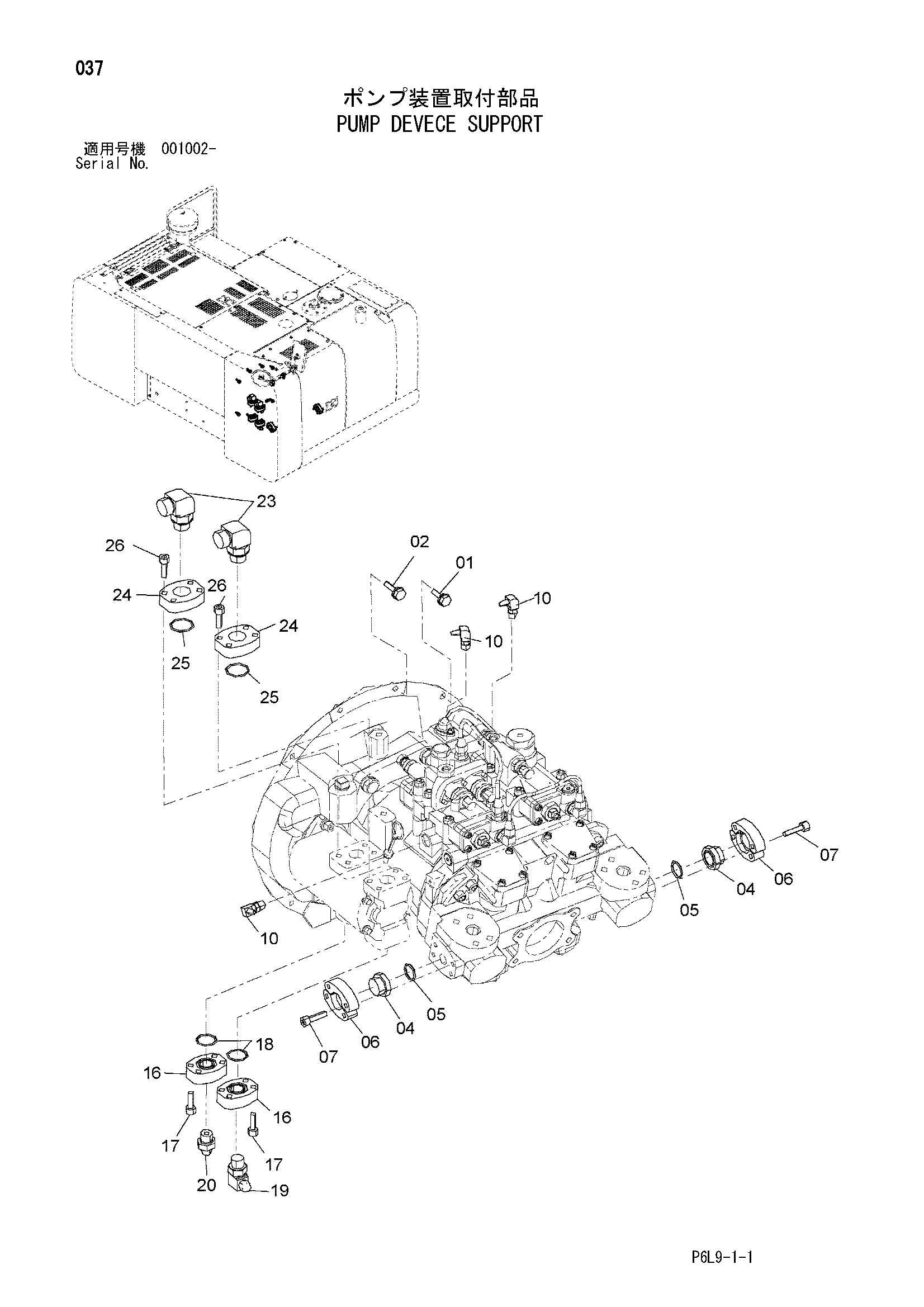

Заводская схема «Насос девеке опора» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 5 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J271035 | Болт с шайбой | 3 |
| 02A | J901035 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4423181 | Пробка | 2 |
| 05 | 971489 | Уплотнительное кольцо | 2 |
| 06 | 4506459 | Разъёмный фланец | 4 |
| 07 | J781035 | Болт с внутренним шестигранником | 8 |
| 10 | A852322 | Угловой штуцер | 3 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 3089427 | Фланец | 2 |
| 17 | J781030 | Болт с внутренним шестигранником | 8 |
| 18 | A811030 | Уплотнительное кольцо | 2 |
| 19 | A852344 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A852144 | Адаптер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | A853366 | Угловой штуцер | 2 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 3093166 | Фланец | 2 |
| 25 | A811035 | Уплотнительное кольцо | 2 |
| 26 | J781030 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
