Кхуте — HITACHI ZR900TS

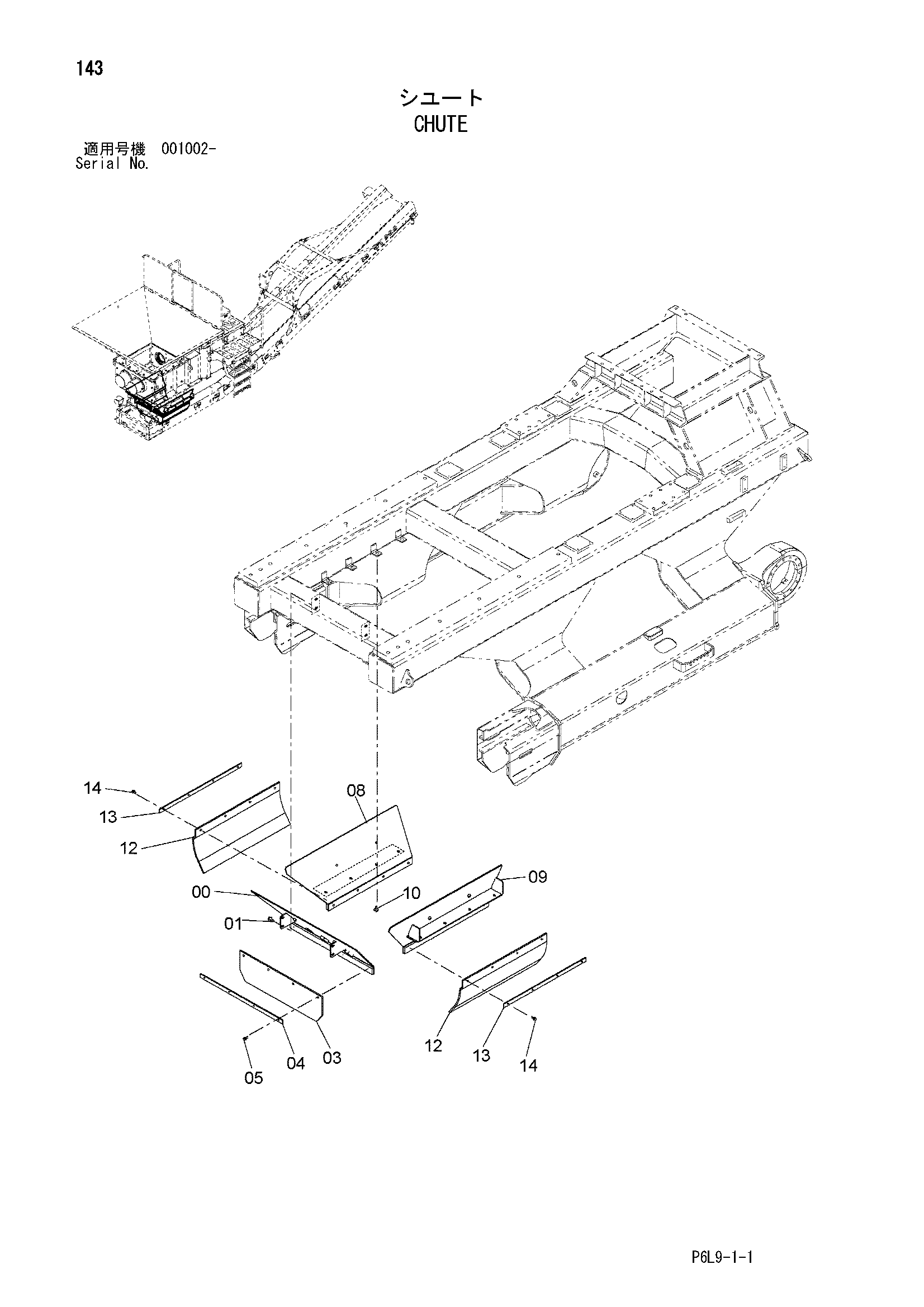

Заводская схема «Кхуте» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050089 | Кхуте | 1 |
| 01 | J271230 | Болт с шайбой | 4 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4649641 | Резиновая прокладка | 1 |
| 04 | 4649642 | Пластина | 1 |
| 05 | J271030 | Болт с шайбой | 4 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 08 | 7050087 | Кхуте | 1 |
| 09 | 7050088 | Кхуте | 1 |
| 10 | J281230 | Болт с шайбой | 8 |
| 10A | J901230 | Болт | 1 |
| 10B | 4249324 | Шайба | 1 |
| 12 | 4649639 | Резиновая прокладка | 2 |
| 13 | 4649642 | Пластина | 2 |
| 14 | J271030 | Болт с шайбой | 8 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | J271016 | Болт с шайбой | 6 |
| 16A | J901016 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
