Гидролинии хода — HITACHI ZR900TS

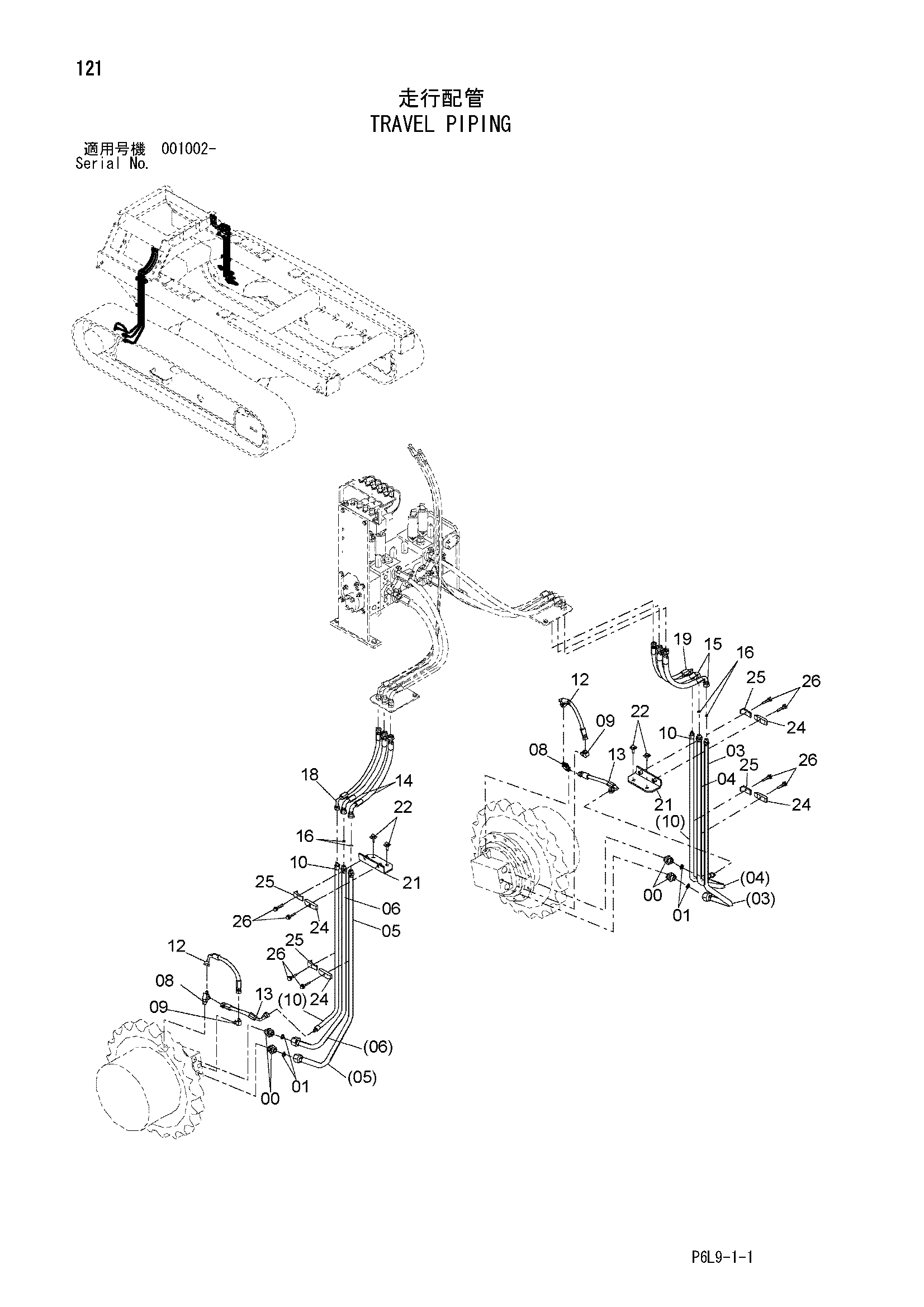

Заводская схема «Гидролинии хода» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4197530 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4187308 | Уплотнительное кольцо | 4 |
| 03 | 8098621 | Трубка | 1 |
| 04 | 8098622 | Трубка | 1 |
| 05 | 8098624 | Трубка | 1 |
| 06 | 8098623 | Трубка | 1 |
| 08 | A852433 | Тройник | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852323 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 8098625 | Трубка | 2 |
| 12 | 4450215 | Шланг | 2 |
| 13 | 4468546 | Шланг | 2 |
| 14 | 4602134 | Шланг | 2 |
| 15 | 4619077 | Шланг | 2 |
| 16 | 4138938 | Уплотнительное кольцо | 4 |
| 18 | 4282193 | Шланг | 1 |
| 19 | 4489623 | Шланг | 1 |
| 21 | 9762649 | Кронштейн | 2 |
| 22 | J281030 | Болт с шайбой | 4 |
| 22A | J901030 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 24 | 4053593 | Хомут трубки | 4 |
| 25 | 4138227 | Хомут трубки | 4 |
| 26 | J271045 | Болт с шайбой | 8 |
| 26A | J901045 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
