Конвейер (3) — HITACHI ZR900TS

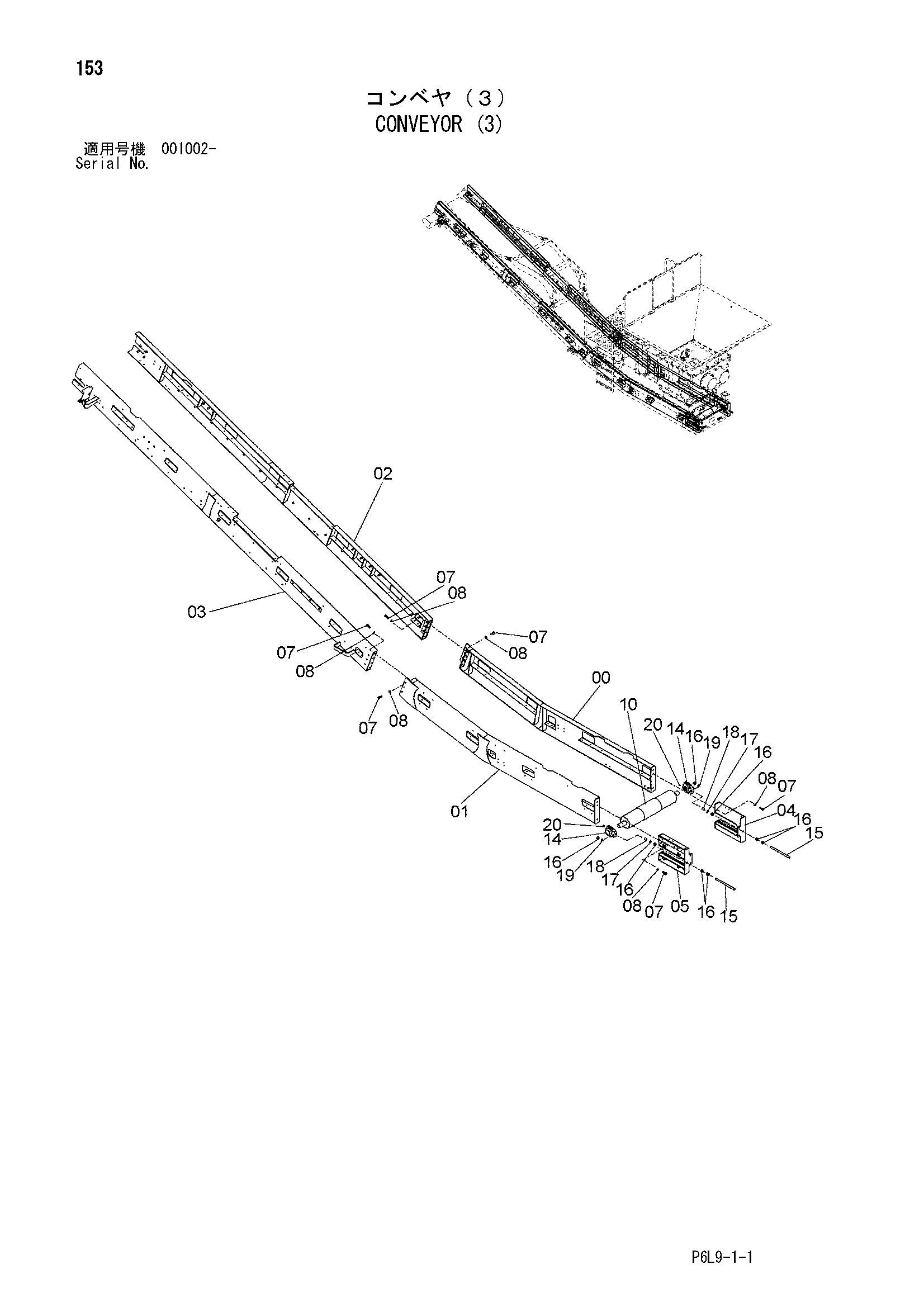

Заводская схема «Конвейер (3)» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023256 | Рама | 1 |
| 01 | 6023257 | Рама | 1 |
| 02 | 6023258 | Рама | 1 |
| 03 | 6023259 | Рама | 1 |
| 04 | 7047426 | Рама | 1 |
| 05 | 7047425 | Рама | 1 |
| 07 | J921645 | Болт | 20 |
| 08 | J222016 | Шайба | 20 |
| 10 | 7047429 | Шкив | 1 |
| 14 | 4620577 | Подшипник. блок | 2 |
| 15 | 4337482 | Болт регулировочный | 2 |
| 16 | 4359107 | Гайка | 8 |
| 17 | A590120 | Плоская шайба | 2 |
| 18 | 4354201 | Втулка | 2 |
| 19 | 4367276 | Шайба | 2 |
| 20 | J75581 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
