Гидролинии хода (верхняя платформа) — HITACHI ZR900TS

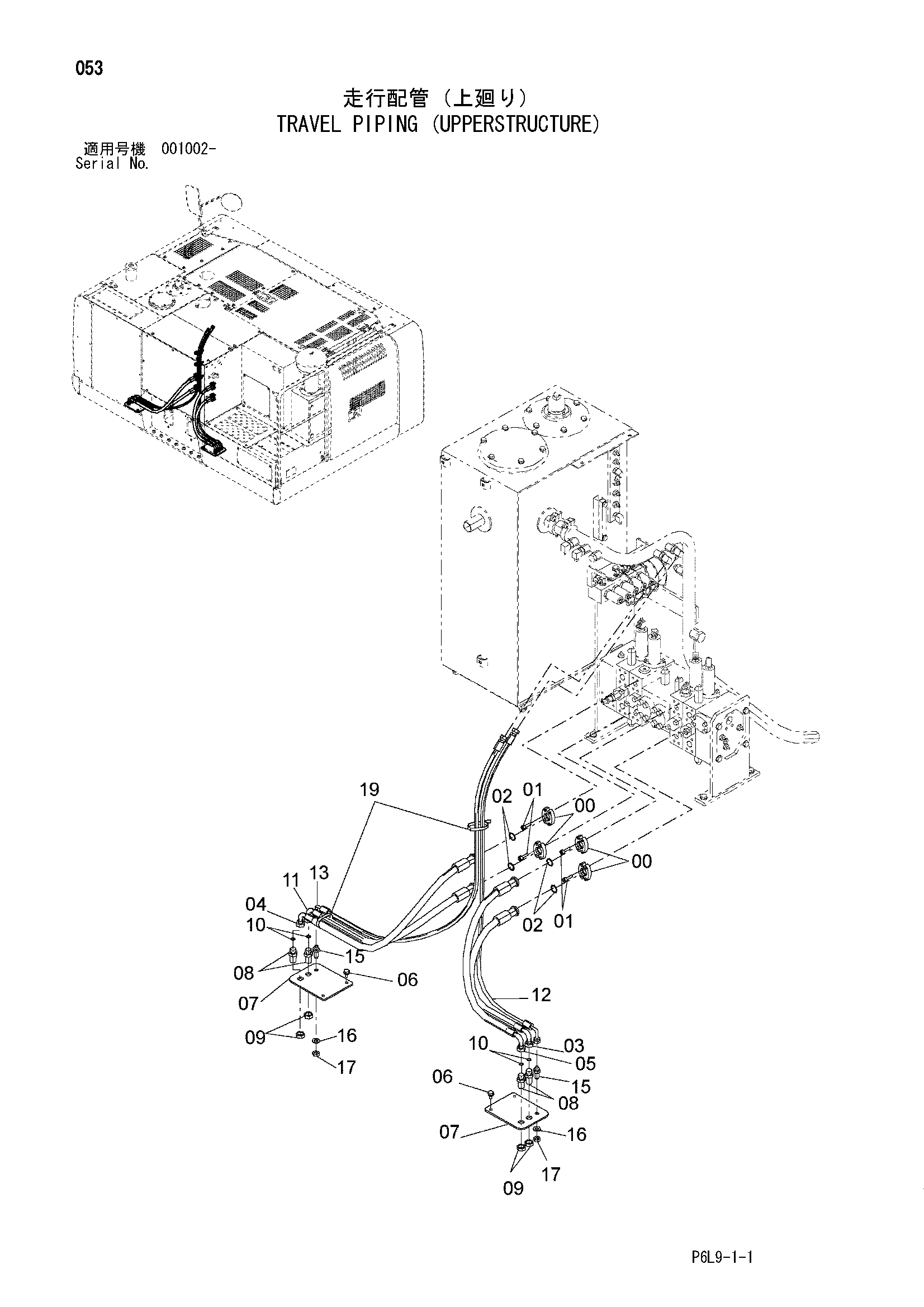

Заводская схема «Гидролинии хода (верхняя платформа)» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 8 |
| 01 | J781030 | Болт с внутренним шестигранником | 16 |
| 02 | 971489 | Уплотнительное кольцо | 4 |
| 03 | 4620925 | Шланг | 1 |
| 04 | 4619340 | Шланг | 1 |
| 05 | 4620924 | Шланг | 1 |
| 06 | J271020 | Болт с шайбой | 4 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4620717 | Пластина | 2 |
| 08 | 4217505 | Адаптер | 4 |
| 09 | 4217504 | Гайка | 4 |
| 10 | 4138938 | Уплотнительное кольцо | 4 |
| 11 | 4628640 | Шланг | 1 |
| 12 | 4606593 | Шланг | 1 |
| 13 | 4611725 | Шланг | 1 |
| 15 | 4202532 | Адаптер | 2 |
| 16 | A590114 | Плоская шайба | 2 |
| 17 | 4202531 | Гайка | 2 |
| 19 | 4055312 | Ленточный зажим | 5 |
| 20 | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
