Всасывающие трубопроводы — HITACHI ZR900TS

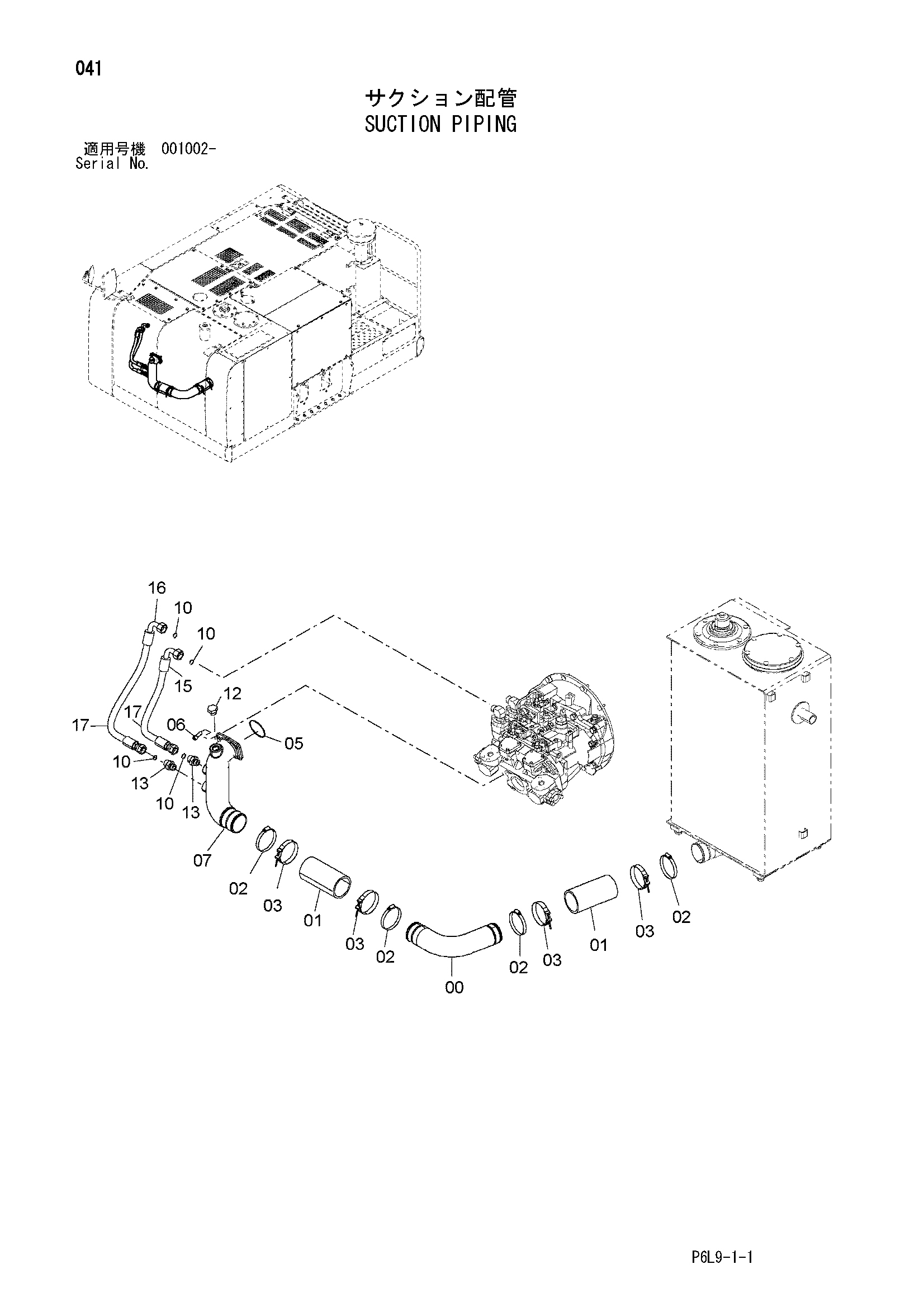

Заводская схема «Всасывающие трубопроводы» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4437246 | Всасывающая трубка | 1 |
| 01 | 4348414 | Резиновый шланг | 2 |
| 02 | 4507397 | Хомут шланга | 4 |
| 03 | 4283535 | Хомут шланга | 4 |
| 05 | A811085 | Уплотнительное кольцо | 1 |
| 06 | J781230 | Болт с внутренним шестигранником | 4 |
| 07 | 2045036 | Коллектор SUC. | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 4 |
| 12 | A885006 | Пробка | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | A853166 | Адаптер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4329588 | Шланг | 1 |
| 16 | 4412036 | Шланг | 1 |
| 17 | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
