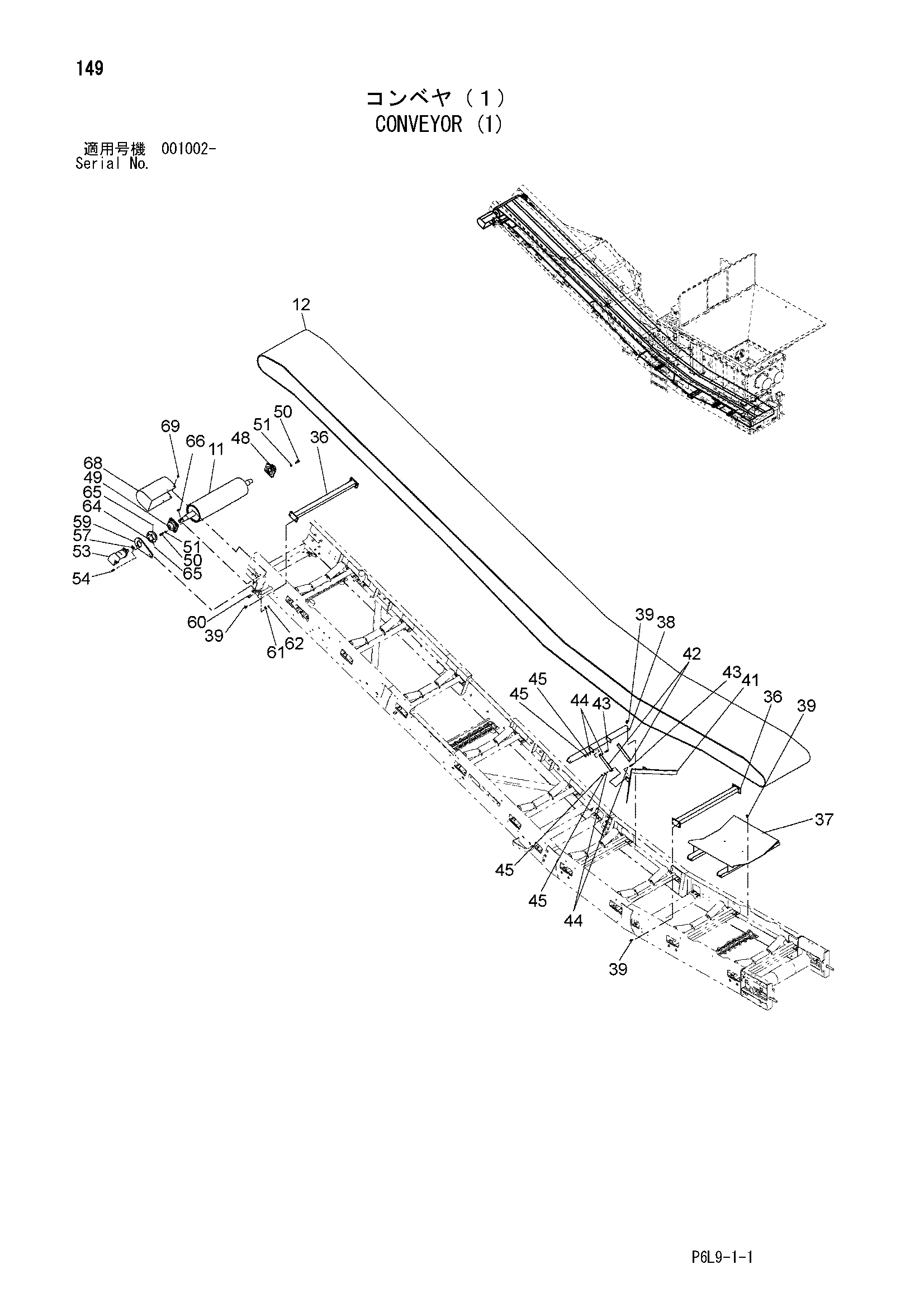

Конвейер (1) — HITACHI ZR900TS
Заводская схема «Конвейер (1)» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 7047428 | Шкив привод | 1 |
| 12 | 4460342 | Ремень | 1 |
| 12 | 4478207 | Ремень | 1 |
| 36 | 8098663 | Опора | 2 |
| 37 | 7047047 | Опора | 1 |
| 38 | 8098666 | Опора | 1 |
| 39 | J281030 | Болт с шайбой | 22 |
| 39A | J901030 | Болт | 1 |
| 39B | 4486055 | Шайба | 1 |
| 41 | 8070474 | Отвал | 1 |
| 42 | 4393290 | Тяга | 2 |
| 43 | J921040 | Болт | 4 |
| 44 | J222010 | Шайба | 8 |
| 45 | J950010 | Гайка | 8 |
| 48 | 4620576 | Подшипник. блок | 1 |
| 49 | 4620575 | Подшипник. блок | 1 |
| 50 | J921445 | Болт | 8 |
| 51 | J222014 | Шайба | 8 |
| 53 | 4392717 | Шестерённый гидромотор | 1 |
| 54 | J781230 | Болт с внутренним шестигранником | 4 |
| 57 | 4383825 | Регулировочная шайба 5.5mm | 1 |
| 59 | 4407095 | Пластина | 1 |
| 60 | 4407083 | Палец | 1 |
| 61 | A590120 | Плоская шайба | 1 |
| 62 | A764040 | Шплинт | 1 |
| 64 | 4379721 | Муфта фланец | 1 |
| 65 | M450616 | Установочный винт | 2 |
| 66 | 94-2292 | Шпонка | 1 |
| 68 | 8096077 | Крышка | 1 |
| 69 | J271025 | Болт с шайбой | 4 |
| 69A | J901025 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
