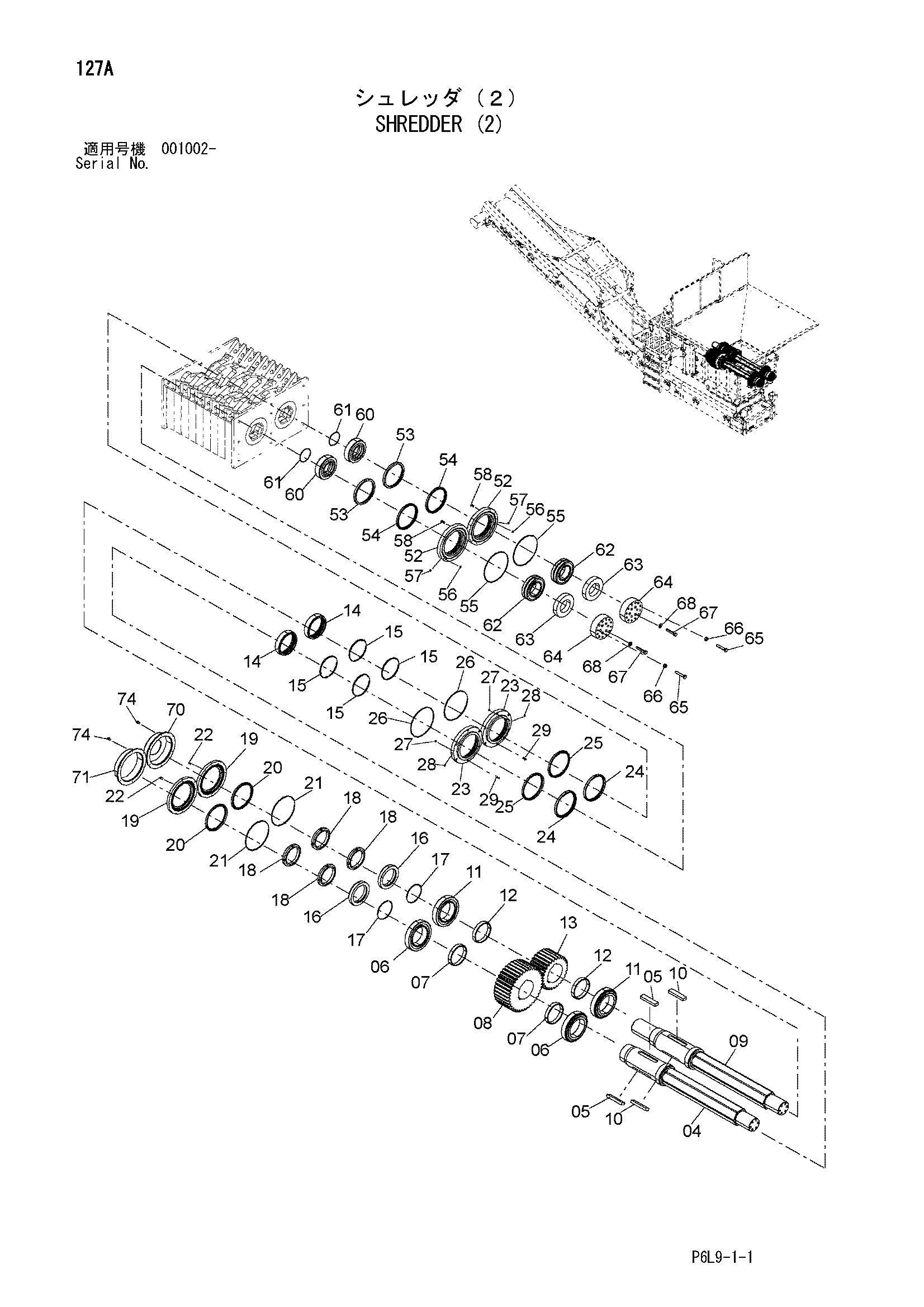

Схреддер (2) — HITACHI ZR900TS

Заводская схема «Схреддер (2)» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	2051909	Вал	1
05	94-2466	Шпонка45X25X200	2
06	4628490	Роликовый подшипник	2
07	4628018	Втулка	2
08	3103583	Шестерня	1
09	2051910	Вал	1
10	94-2466	Шпонка45X25X200	2
11	4628490	Роликовый подшипник	2
12	4628018	Втулка	2
13	3103584	Ведущая шестерня	1
14	4649611	Втулка	2
15	4062814	Уплотнительное кольцо	4
16	4628032	Втулка	2
17	A810190	Уплотнительное кольцо	2
18	455007	Гайка подшипник.	4
19	4628017	Держатель	2
20	4628031	Масляное уплотнение	2
21	4628552	Уплотнительное кольцо	2
22	J781230	Болт с внутренним шестигранником	12
23	4650105	Держатель	2
24	4650037	Уплотнение	2
25	4628031	Масляное уплотнение	2
26	4628552	Уплотнительное кольцо	2
27	4113154	Уплотнительное кольцо	2
28	94-2010	Пробка	2
29	J781240	Болт с внутренним шестигранником	12
52	4650106	Держатель	2
53	4650036	Уплотнение	2
54	4628030	Масляное уплотнение	2
55	4411136	Уплотнительное кольцо	2
56	4113154	Уплотнительное кольцо	2
57	94-2010	Пробка	2
58	J781240	Болт с внутренним шестигранником	12
60	4628026	Втулка	2
61	A810140	Уплотнительное кольцо	2
62	4628491	Подшипник. спх.рол.	2
63	4634410	Кольцо блокировка	2
64	4634411	Пластина концевой	2
65	4634412	Болт	24
66	J950020	Гайка	24
67	J922002	Болт	12
68	J222020	Шайба	12
70	9763516	Крышка	1
71	9763553	Крышка	1
74	J271230	Болт с шайбой	12
74A	J901230	Болт	1
74B	J222012	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
