Ремень конвейер — HITACHI ZR900TS

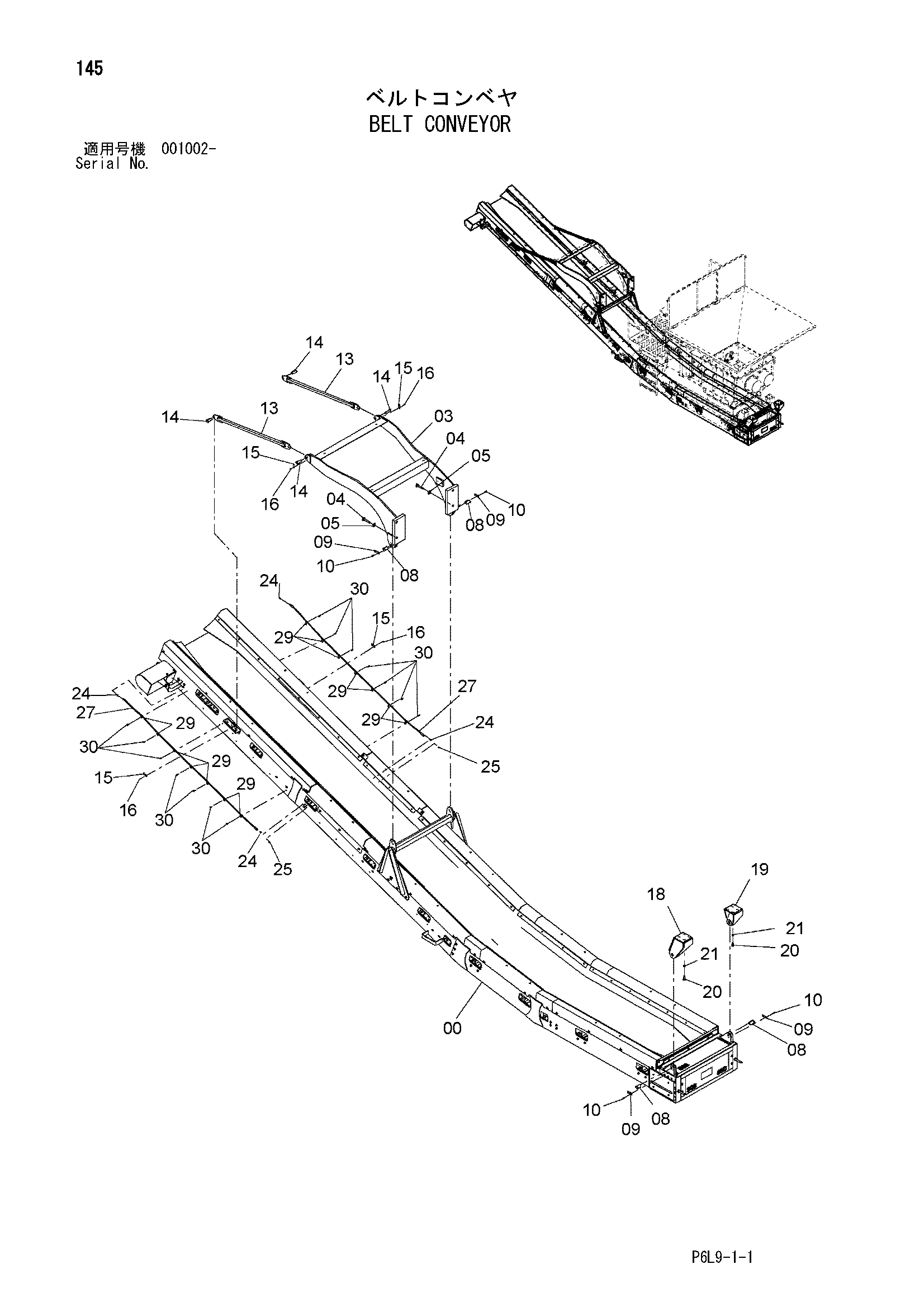

Заводская схема «Ремень конвейер» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9245694 | Конвейер группа | 1 |
| 03 | 6023261 | Кронштейн | 1 |
| 04 | J922490 | Болт | 4 |
| 05 | J222024 | Шайба | 4 |
| 08 | 4355267 | Палец | 4 |
| 09 | X4245 | Стопорная пластина | 4 |
| 10 | J271020 | Болт с шайбой | 8 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 13 | 8103365 | Шток | 2 |
| 14 | 4620531 | Палец | 4 |
| 15 | X280071 | Стопорная пластина | 4 |
| 16 | J260816 | Болт с шайбой | 8 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 18 | 8103343 | Кронштейн | 1 |
| 19 | 8103344 | Кронштейн | 1 |
| 20 | J921640 | Болт | 8 |
| 21 | J222016 | Шайба | 8 |
| 24 | 4298744 | Адаптер | 4 |
| 25 | J75581 | Пресс-маслёнка | 2 |
| 27 | 4471898 | Шланг | 2 |
| 29 | 4190272 | Зажим | 14 |
| 30 | J271025 | Болт с шайбой | 14 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
