Гидрораспределитель (основной) — HITACHI ZR900TS

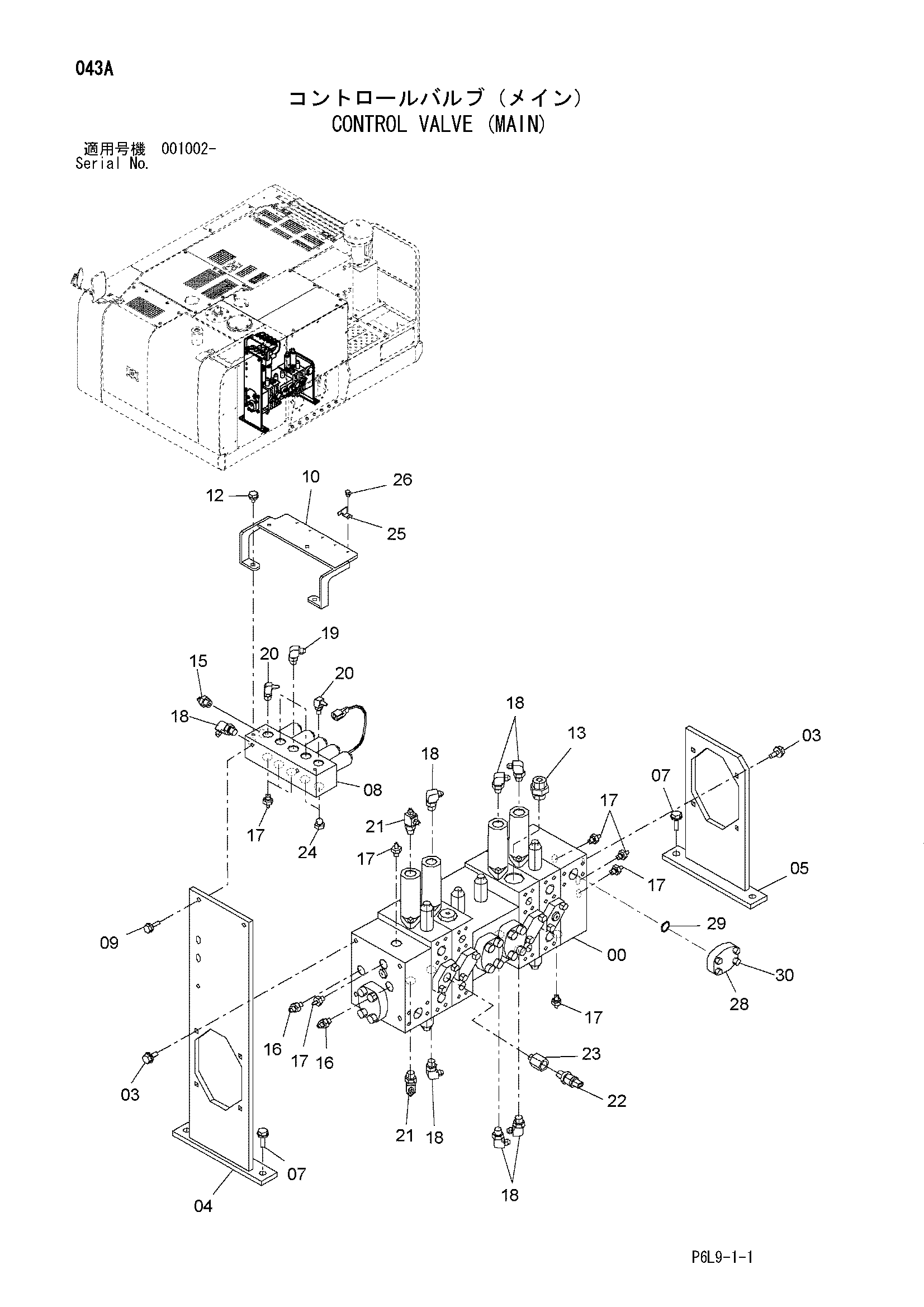

Заводская схема «Гидрораспределитель (основной)» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4459895 | Гидрораспределитель | 1 |
| 03 | J271225 | Болт с шайбой | 8 |
| 03A | J901225 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 8077938 | Кронштейн | 1 |
| 05 | 8077937 | Кронштейн | 1 |
| 07 | J271235 | Болт с шайбой | 4 |
| 07A | J901235 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4484107 | Электромагнитный клапан | 1 |
| 09 | J271030 | Болт с шайбой | 2 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 8090989 | Кронштейн | 1 |
| 12 | J271016 | Болт с шайбой | 2 |
| 12A | J901016 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | A853166 | Адаптер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | A852133 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852123 | Адаптер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852122 | Адаптер | 9 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852333 | Угловой штуцер | 7 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852323 | Угловой штуцер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852322 | Угловой штуцер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852433 | Тройник | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4436271 | Датчик давления | 1 |
| 22A | 4365826 | Уплотнительное кольцо | 1 |
| 23 | 4463607 | Переходник S | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A885002 | Пробка | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4252767 | Кронштейн | 5 |
| 26 | J260610 | Болт с шайбой | 5 |
| 26A | J900610 | Болт | 1 |
| 26B | A590106 | Плоская шайба | 1 |
| 28 | 4466405 | Крышка | 1 |
| 29 | A811040 | Уплотнительное кольцо | 1 |
| 30 | J271035 | Болт с шайбой | 4 |
| 30A | J901035 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
