Пол (схреддер) — HITACHI ZR900TS

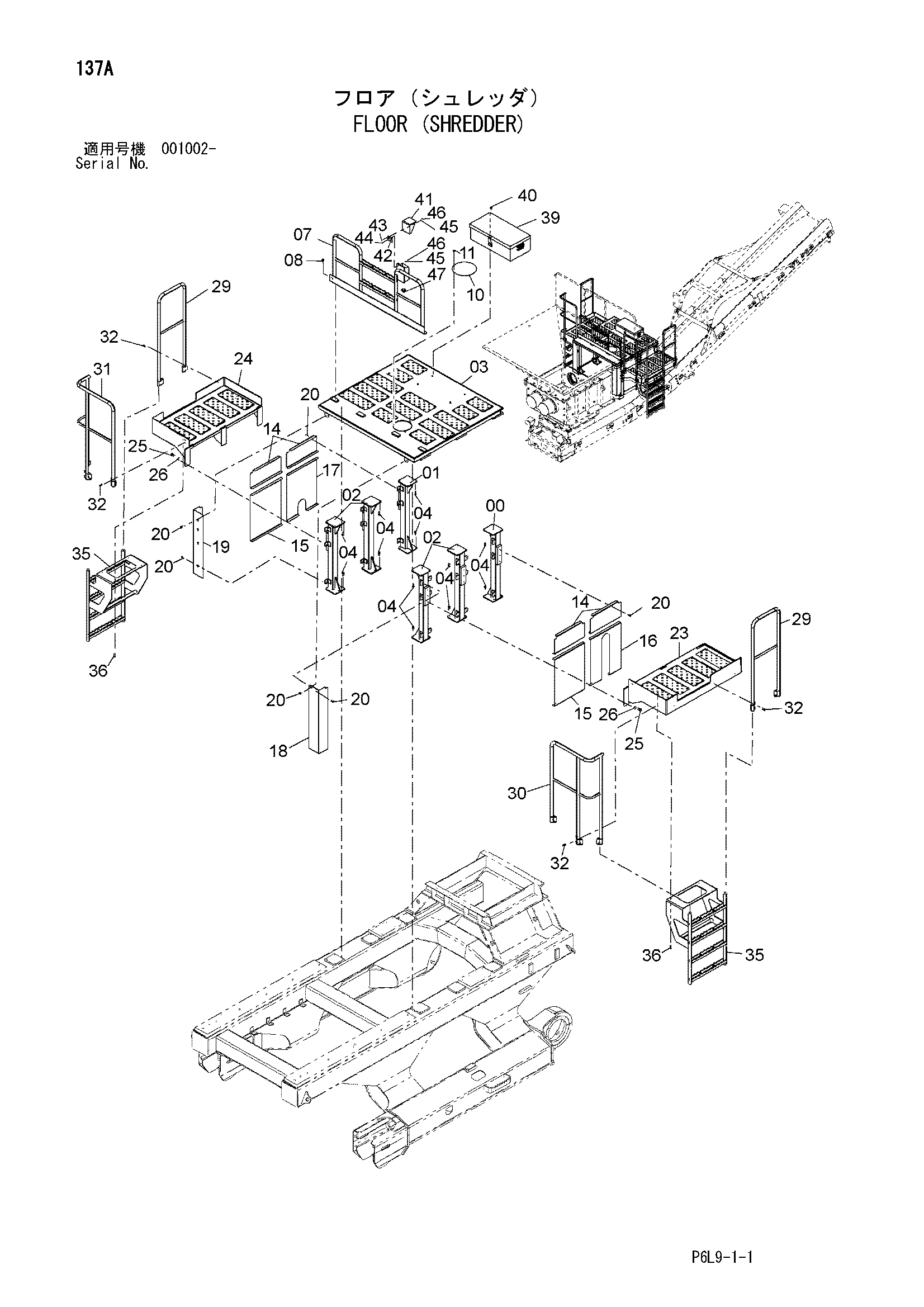

Заводская схема «Пол (схреддер)» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103044 | Стойка | 1 |
| 01 | 8103043 | Стойка | 1 |
| 02 | 8103042 | Стойка | 4 |
| 03 | 6024228 | Пол | 1 |
| 04 | J271230 | Болт с шайбой | 48 |
| 04A | J901230 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 07 | 7049641 | Поручень | 1 |
| 08 | J271020 | Болт с шайбой | 8 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4460563 | Крышка | 1 |
| 11 | J271020 | Болт с шайбой | 3 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 14 | 4646208 | Крышка | 4 |
| 15 | 3106749 | Крышка | 2 |
| 16 | 3106751 | Крышка | 1 |
| 17 | 3106750 | Крышка | 1 |
| 18 | 3106753 | Крышка | 1 |
| 19 | 3106752 | Крышка | 1 |
| 20 | J271025 | Болт с шайбой | 32 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 23 | 6024233 | Пол | 1 |
| 24 | 6023977 | Пол | 1 |
| 25 | J931635 | Болт | 18 |
| 26 | J222016 | Шайба | 18 |
| 29 | 8103127 | Поручень | 2 |
| 30 | 7049667 | Поручень | 1 |
| 31 | 7048840 | Поручень | 1 |
| 32 | J271030 | Болт с шайбой | 24 |
| 32A | J901030 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 35 | 7049670 | Ступень | 2 |
| 36 | J271035 | Болт с шайбой | 8 |
| 36A | J901035 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 39 | 4020952 | Ящик для инструментов | 1 |
| 40 | J271025 | Болт с шайбой | 4 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | 9766085 | Крышка | 1 |
| 42 | 4653774 | Петля | 1 |
| 43 | M470513 | Винт | 3 |
| 44 | M430513 | Винт | 2 |
| 45 | A590105 | Плоская шайба | 5 |
| 46 | M500504 | Гайка | 5 |
| 47 | 4184582 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
