Конвейер группа — HITACHI ZR900TS

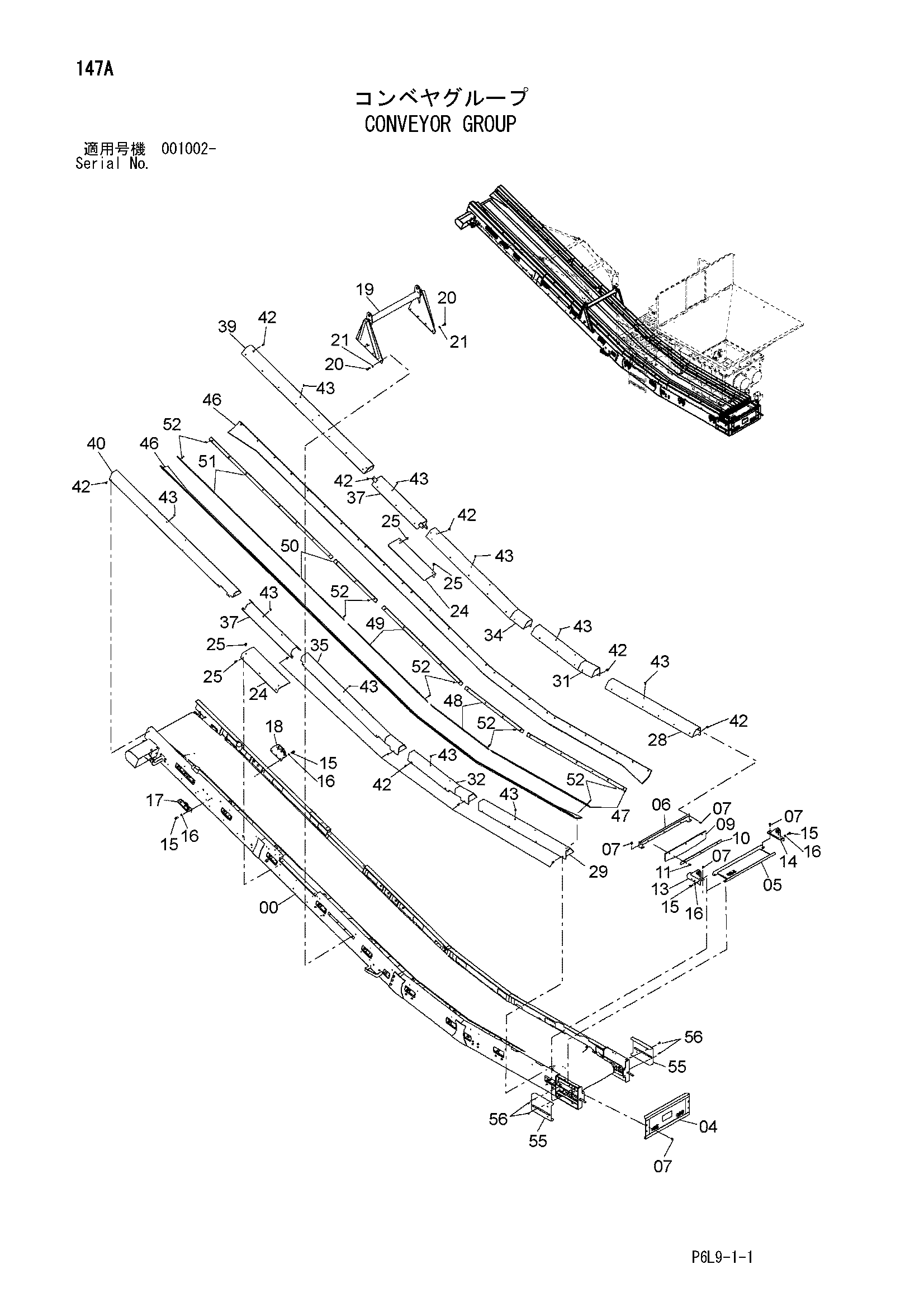

Заводская схема «Конвейер группа» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9245693	Конвейер	1
04	8098676	Защитный кожух	1
05	8098675	Защитный кожух	1
06	8098677	Кронштейн	1
07	J281030	Болт с шайбой	12
07A	J901030	Болт	1
07B	4486055	Шайба	1
09	4628924	Резиновая прокладка	1
10	4628923	Пластина	1
11	J271035	Болт с шайбой	3
11A	J901035	Болт	1
11B	J222010	Шайба	1
13	8103341	Кронштейн	1
14	8103342	Кронштейн	1
15	J921640	Болт	12
16	J222016	Шайба	12
17	8103345	Кронштейн	1
18	8103346	Кронштейн	1
19	7047430	Кронштейн	1
20	J921645	Болт	8
21	J222016	Шайба	8
24	3103700	Кронштейн	2
25	J281030	Болт с шайбой	10
25A	J901030	Болт	1
25B	4486055	Шайба	1
28	7047443	Скирт	1
29	7047444	Скирт	1
31	7047445	Скирт	1
32	7047446	Скирт	1
34	6023297	Скирт	1
35	6023298	Скирт	1
37	7047451	Скирт	2
39	7047449	Скирт	1
40	7047450	Скирт	1
42	J281030	Болт с шайбой	40
42A	J901030	Болт	1
42B	4486055	Шайба	1
43	J271020	Болт с шайбой	20
43A	J901020	Болт	1
43B	J222010	Шайба	1
46	2051968	Резиновая прокладка	2
47	4628948	Штанга плоский	2
48	4628949	Штанга плоский	2
49	4486944	Штанга плоский	2
50	4486945	Штанга плоский	2
51	4628950	Штанга плоский	2
52	4432554	Болт флусх	54
55	4647495	Крышка	2
56	J271025	Болт с шайбой	8
56A	J901025	Болт	1
56B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
