Схреддер (1) — HITACHI ZR900TS

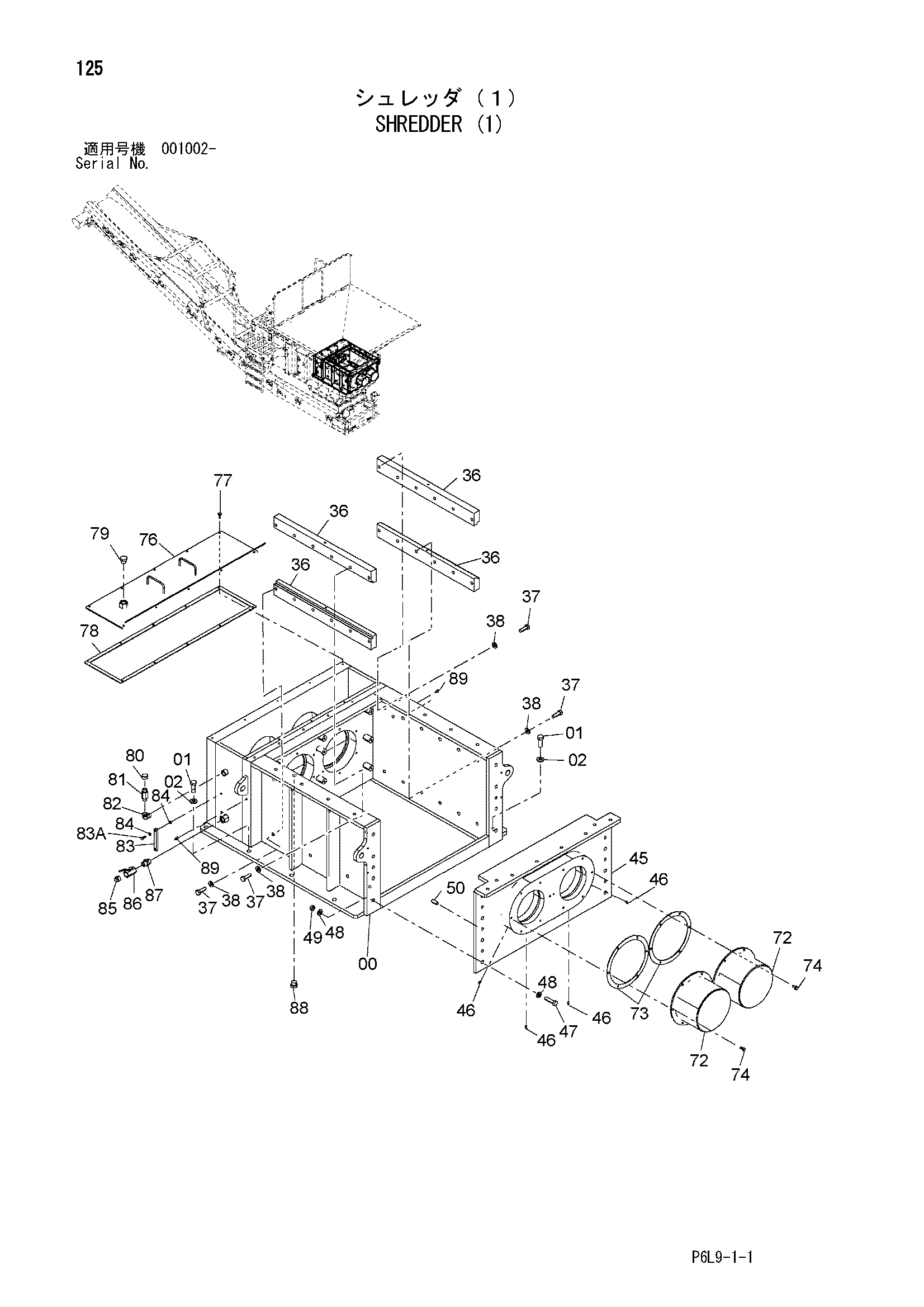

Заводская схема «Схреддер (1)» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009763 | Корпус | 1 |
| 01 | J922455 | Болт | 8 |
| 02 | J222024 | Шайба | 8 |
| 36 | 4628023 | Держатель | 4 |
| 37 | J922060 | Болт | 24 |
| 38 | J222020 | Шайба | 24 |
| 45 | 7047368 | Корпус задний | 1 |
| 46 | J75581 | Пресс-маслёнка | 4 |
| 47 | J922080 | Болт | 8 |
| 48 | J222020 | Шайба | 16 |
| 49 | J950020 | Гайка | 8 |
| 50 | J402050 | Установочный штифт | 2 |
| 72 | 9763519 | Крышка концевой | 2 |
| 73 | 4628029 | Манжета | 4 |
| 74 | J271230 | Болт с шайбой | 12 |
| 74A | J901230 | Болт | 1 |
| 74B | J222012 | Шайба | 1 |
| 76 | 8103843 | Крышка | 1 |
| 77 | J271230 | Болт с шайбой | 10 |
| 77A | J901230 | Болт | 1 |
| 77B | J222012 | Шайба | 1 |
| 78 | 4648979 | Манжета | 1 |
| 79 | A885008 | Пробка | 1 |
| 79A | 4506429 | Уплотнительное кольцо | 1 |
| 80 | 4379582 | Колпачок | 1 |
| 81 | 4379209 | Адаптер | 1 |
| 82 | 94-0649 | Угловой штуцер | 1 |
| 83 | 8053499 | Указатель уровня | 1 |
| 83A | 4100967 | Болт | 2 |
| 84 | 449558 | Уплотнительная шайба | 4 |
| 85 | 94-2026 | Пробка | 1 |
| 86 | 94-4030 | Кран | 1 |
| 87 | 4184837 | Адаптер | 1 |
| 87A | 4506429 | Уплотнительное кольцо | 1 |
| 88 | A885008 | Пробка | 1 |
| 88A | 4506429 | Уплотнительное кольцо | 1 |
| 89 | J75482 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
