Защитный кожух — HITACHI ZR900TS

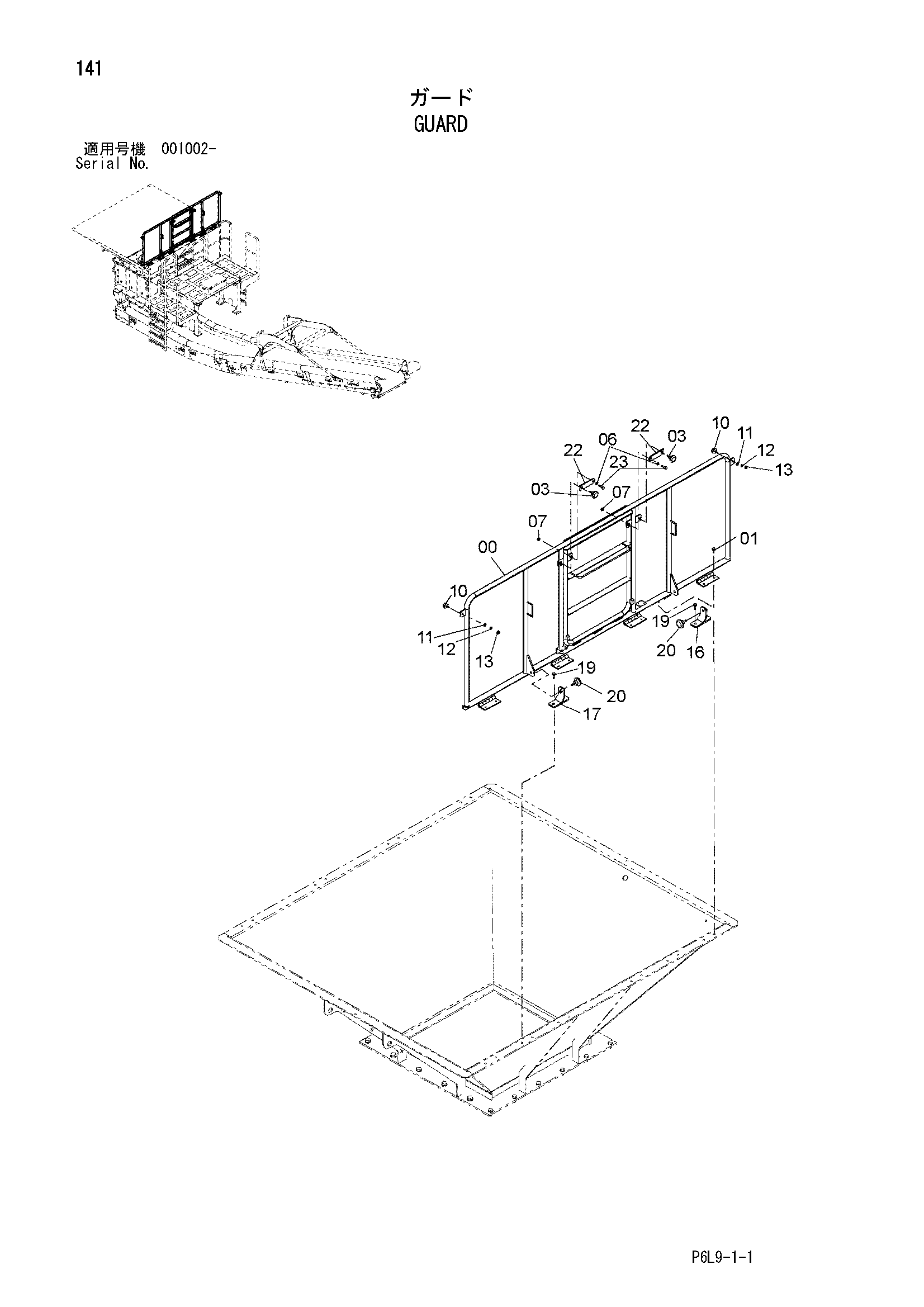

Заводская схема «Защитный кожух» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020360 | Защитный кожух | 1 |
| 01 | J271030 | Болт с шайбой | 8 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4402408 | Рукоятка | 2 |
| 06 | A590110 | Плоская шайба | 2 |
| 07 | J950010 | Гайка | 2 |
| 10 | 4294508 | Ограничитель | 2 |
| 11 | A590110 | Плоская шайба | 2 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | J950010 | Гайка | 2 |
| 16 | 8085393 | Кронштейн | 1 |
| 17 | 8085394 | Кронштейн | 1 |
| 19 | J271035 | Болт с шайбой | 4 |
| 19A | J901035 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4402409 | Рукоятка | 2 |
| 22 | 4605868 | Штанга | 2 |
| 23 | J901035 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
