Схреддер трубопроводы — HITACHI ZR900TS

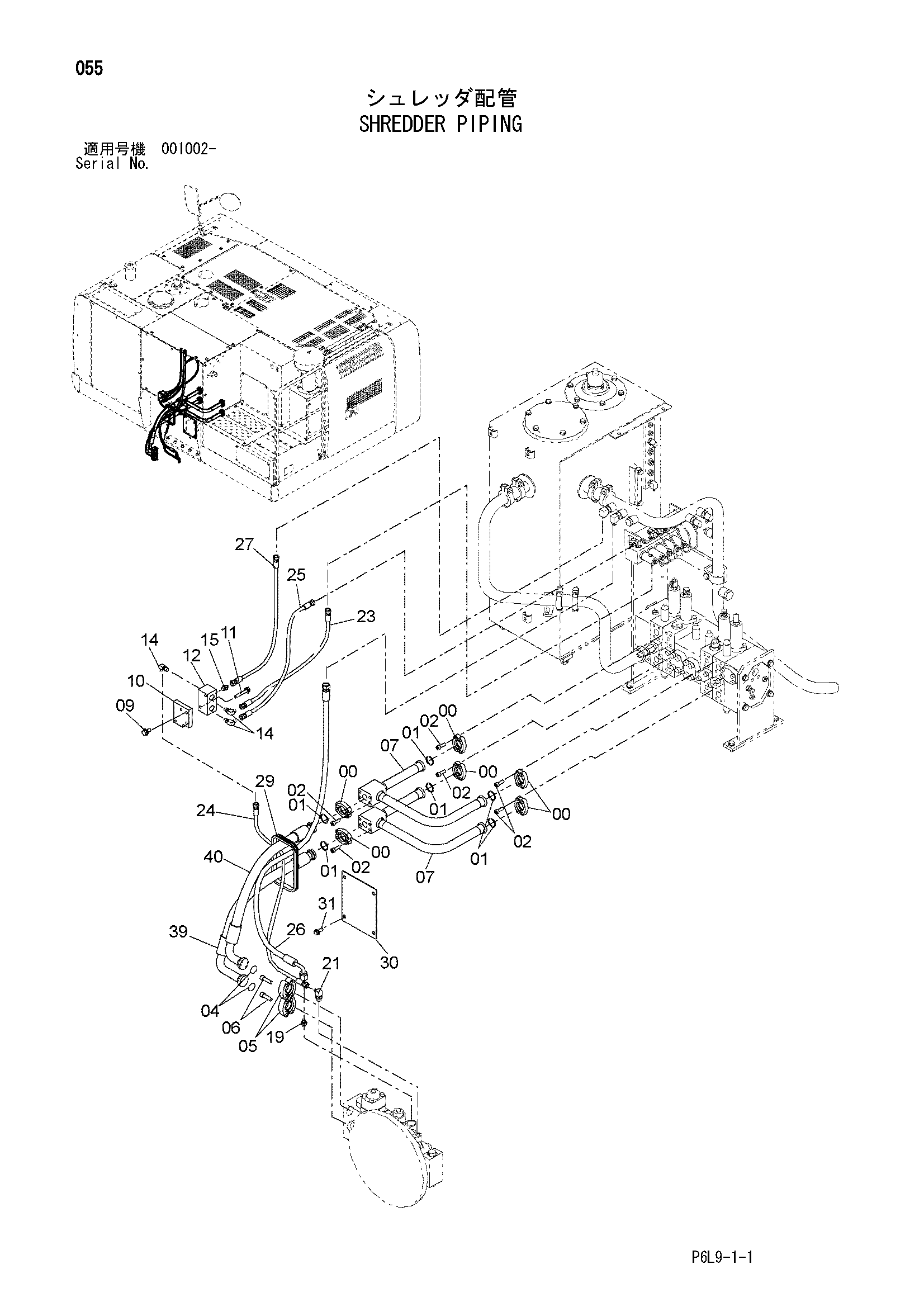

Заводская схема «Схреддер трубопроводы» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 962453 | Разъёмный фланец | 12 |
| 01 | 966993 | Уплотнительное кольцо | 6 |
| 02 | J781030 | Болт с внутренним шестигранником | 24 |
| 04 | 966993 | Уплотнительное кольцо | 2 |
| 05 | 4085560 | Разъёмный фланец | 4 |
| 06 | M341240 | Болт с внутренним шестигранником | 8 |
| 07 | 9757682 | Трубка | 2 |
| 09 | J271225 | Болт с шайбой | 2 |
| 09A | J901225 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4459894 | Пластина | 1 |
| 11 | J271065 | Болт с шайбой | 2 |
| 11A | J901065 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4207238 | Клапан | 1 |
| 14 | A852322 | Угловой штуцер | 3 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852122 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852144 | Адаптер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A852332 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4460272 | Шланг | 1 |
| 24 | 4605045 | Шланг | 1 |
| 25 | 4486003 | Шланг | 1 |
| 26 | 4313435 | Шланг | 1 |
| 27 | 4621232 | Шланг | 1 |
| 29 | 4431840 | Резиновая втулка | 1 |
| 30 | 4488115 | Крышка | 1 |
| 31 | J271030 | Болт с шайбой | 4 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 4044420 | Защитный кожух | 4 |
| 35 | 4133527 | Защитный кожух | 2 |
| 39 | 4471741 | Шланг | 1 |
| 40 | 4471742 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
