Напорные трубопроводы — HITACHI ZR900TS

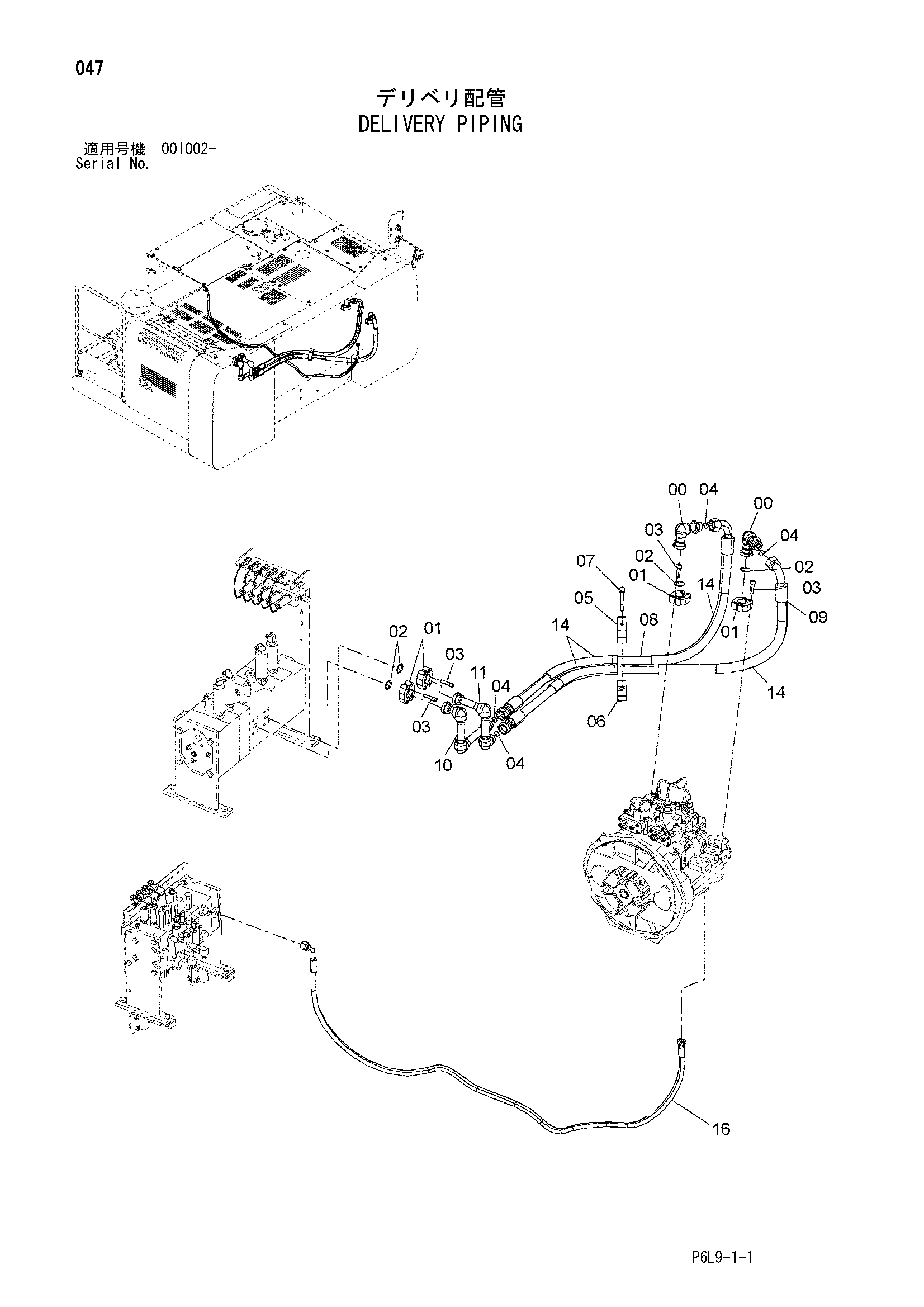

Заводская схема «Напорные трубопроводы» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9748520 | Угловой штуцер | 2 |
| 01 | 4085560 | Разъёмный фланец | 8 |
| 02 | 966993 | Уплотнительное кольцо | 4 |
| 03 | J781240 | Болт с внутренним шестигранником | 16 |
| 04 | 4187328 | Уплотнительное кольцо | 4 |
| 05 | 8061722 | Хомут | 1 |
| 06 | 3089340 | Резиновая прокладка | 1 |
| 07 | J271290 | Болт с шайбой | 1 |
| 07A | J901290 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4487119 | Шланг | 1 |
| 09 | 4487121 | Шланг | 1 |
| 10 | 8090777 | Трубка | 1 |
| 11 | 8090778 | Трубка | 1 |
| 14 | 4044420 | Защитный кожух | 6 |
| 16 | 4301426 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
