Пол — HITACHI ZR900TS

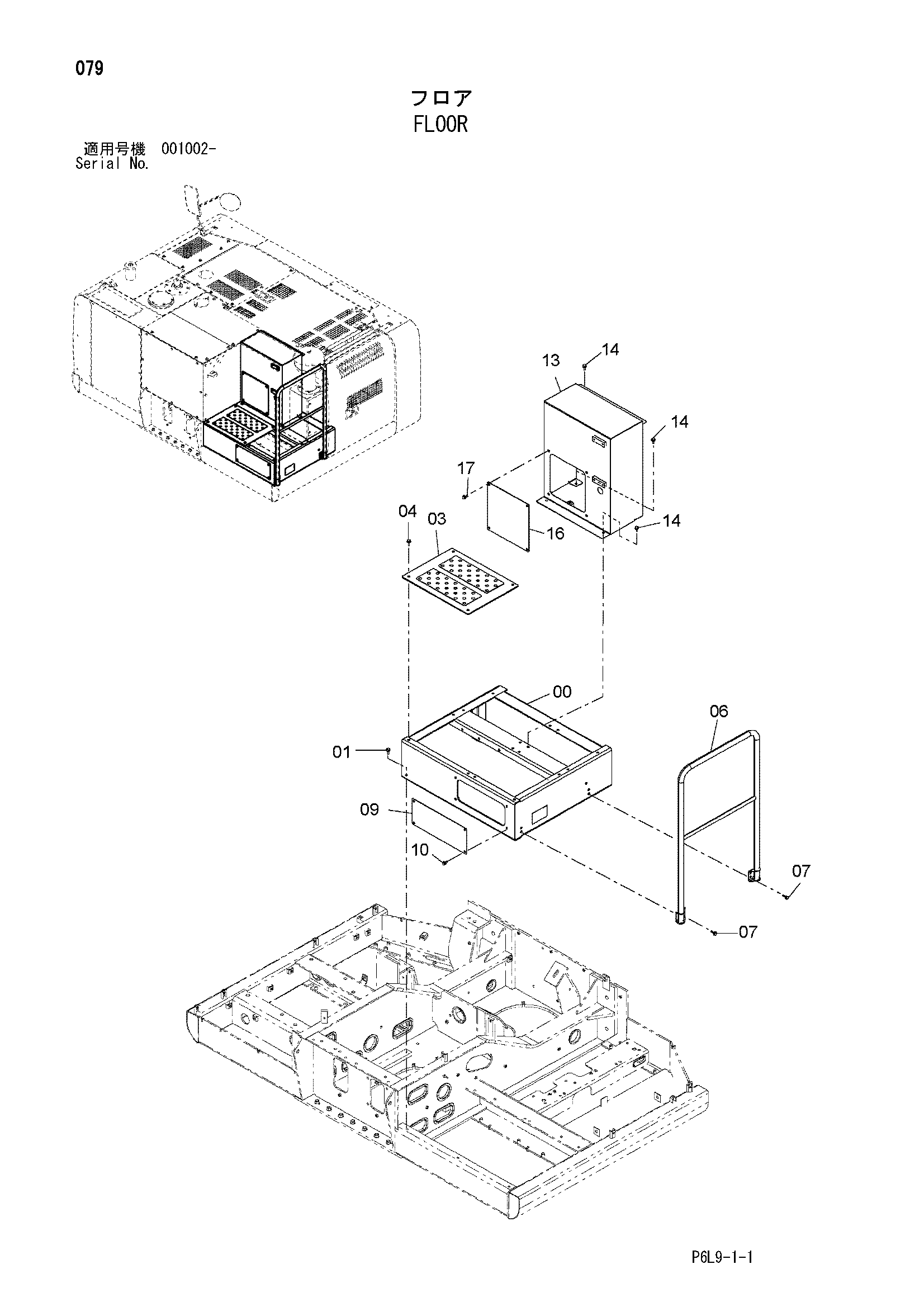

Заводская схема «Пол» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7049698 | Пол | 1 |
| 01 | J271035 | Болт с шайбой | 5 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 8103209 | Крышка | 1 |
| 04 | J271030 | Болт с шайбой | 4 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 8103206 | Поручень | 1 |
| 07 | J271030 | Болт с шайбой | 4 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4646811 | Крышка | 1 |
| 10 | J271025 | Болт с шайбой | 4 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 13 | 7049700 | Короб | 1 |
| 14 | J271025 | Болт с шайбой | 6 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4646812 | Крышка | 1 |
| 17 | J271025 | Болт с шайбой | 4 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
