Воздушный фильтр опора — HITACHI ZR900TS

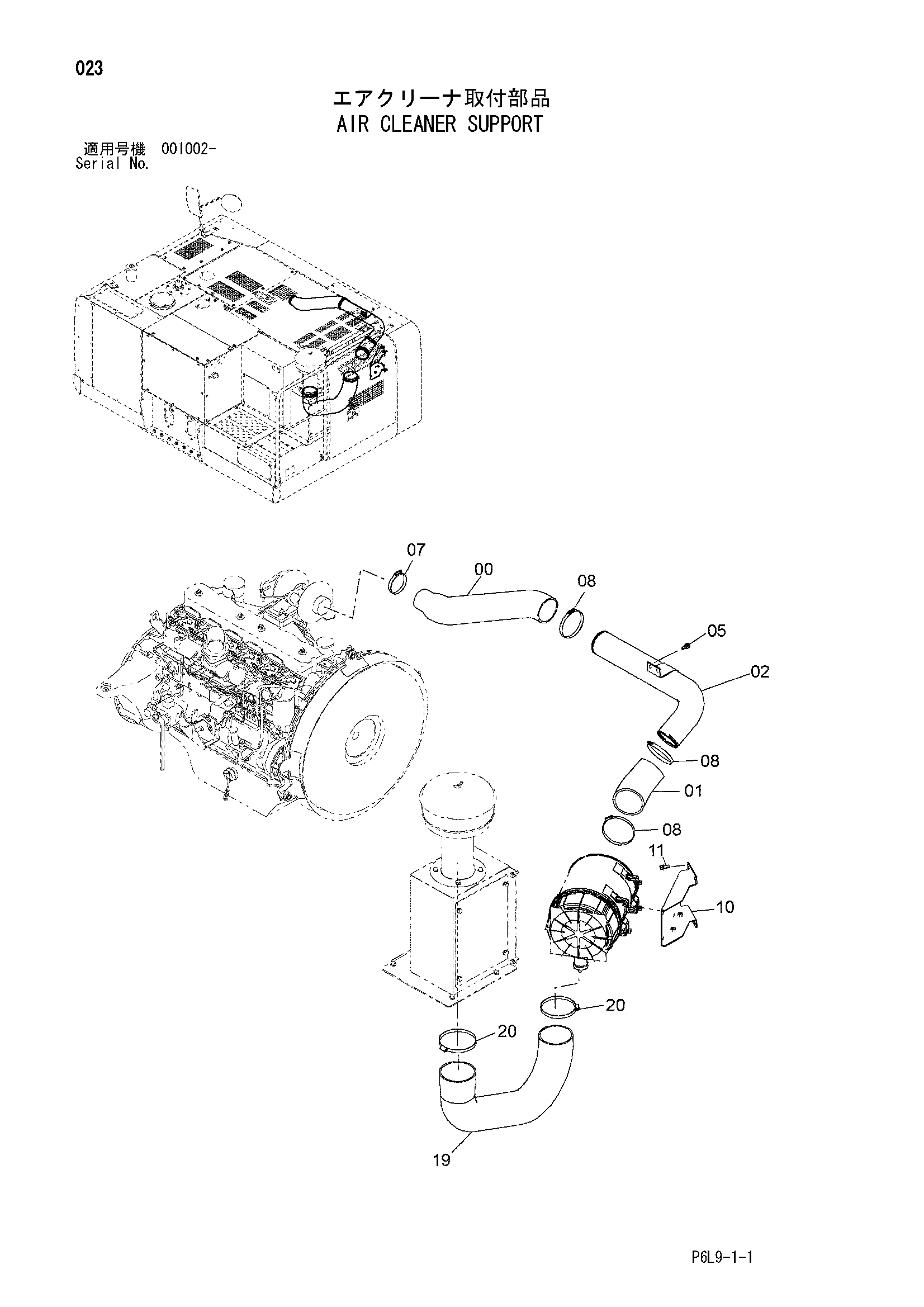

Заводская схема «Воздушный фильтр опора» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3090741 | Воздушный шланг | 1 |
| 01 | 4445800 | Воздушный шланг | 1 |
| 02 | 8082177 | Трубка воздушный | 1 |
| 05 | J271025 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 4507512 | Хомут шланга | 1 |
| 08 | 4512716 | Хомут шланга | 3 |
| 10 | 7039726 | Кронштейн | 1 |
| 11 | J271030 | Болт с шайбой | 4 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 19 | 3097136 | Воздуховод воздушный | 1 |
| 20 | 4245194 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
