Крышка (2) — HITACHI ZR900TS

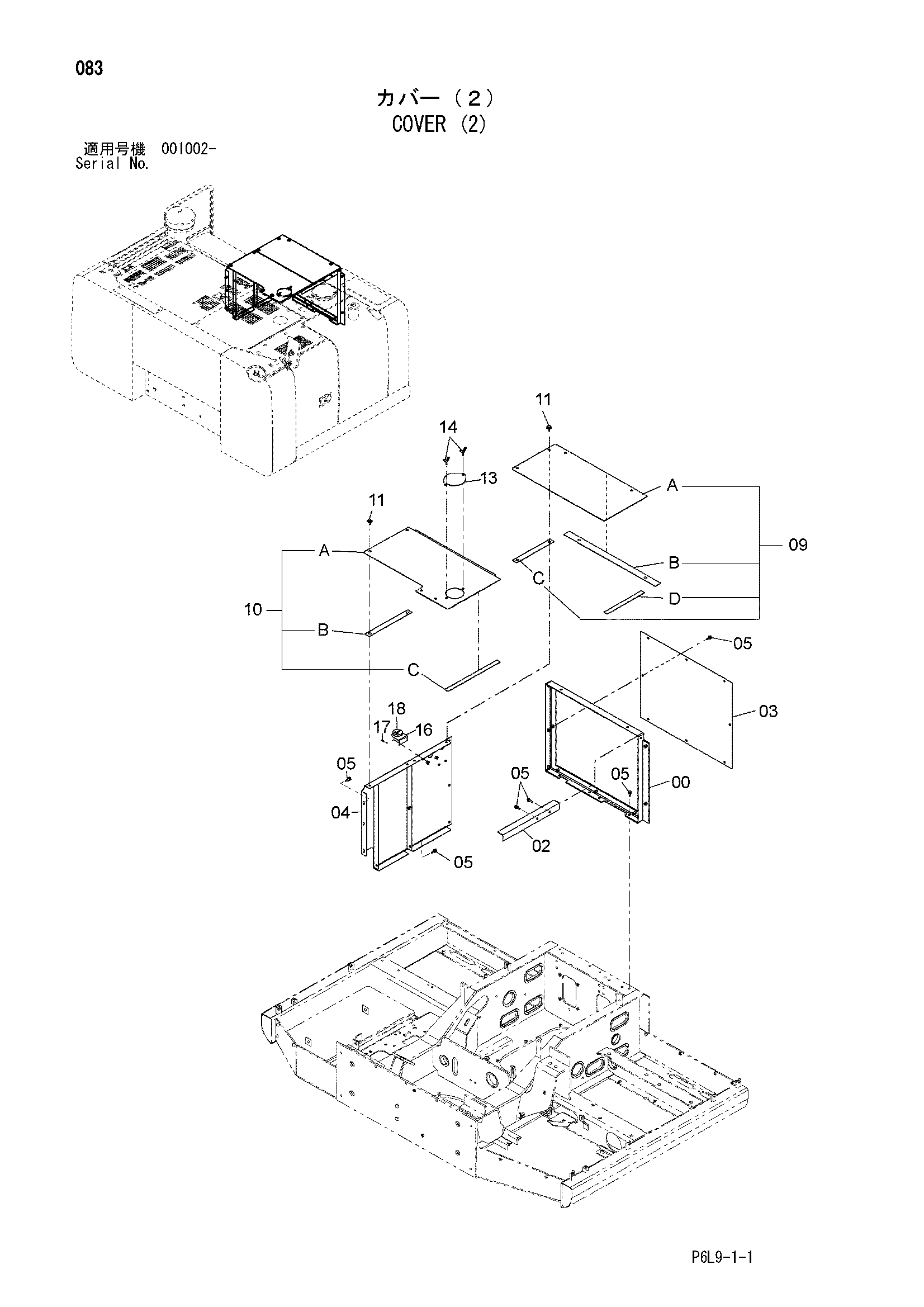

Заводская схема «Крышка (2)» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7043632 | Опора | 1 |
| 02 | 3096101 | Кронштейн | 1 |
| 03 | 3096182 | Крышка | 1 |
| 04 | 7046131 | Опора | 1 |
| 05 | J271030 | Болт с шайбой | 21 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 09 | 8090785 | Крышка | 1 |
| 09A | 8090784 | Крышка | 1 |
| 09B | 4487114 | Резиновая прокладка | 1 |
| 09C | 4487115 | Резиновая прокладка | 1 |
| 09D | 4487116 | Резиновая прокладка | 1 |
| 10 | 8096019 | Крышка | 1 |
| 10A | 8096018 | Крышка | 1 |
| 10B | 4487112 | Резиновая прокладка | 1 |
| 10C | 4487113 | Резиновая прокладка | 1 |
| 11 | J281030 | Болт с шайбой | 8 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 13 | 4619853 | Крышка | 1 |
| 14 | M361025 | Болт винг | 2 |
| 16 | 3103144 | Кронштейн | 1 |
| 17 | J460520 | Винт с шайбой | 2 |
| 18 | 3098289 | Уровень | 1 |
| 18A | A590904 | Пружинная шайба | 3 |
| 18B | M500403 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
