Ступень — HITACHI ZR900TS

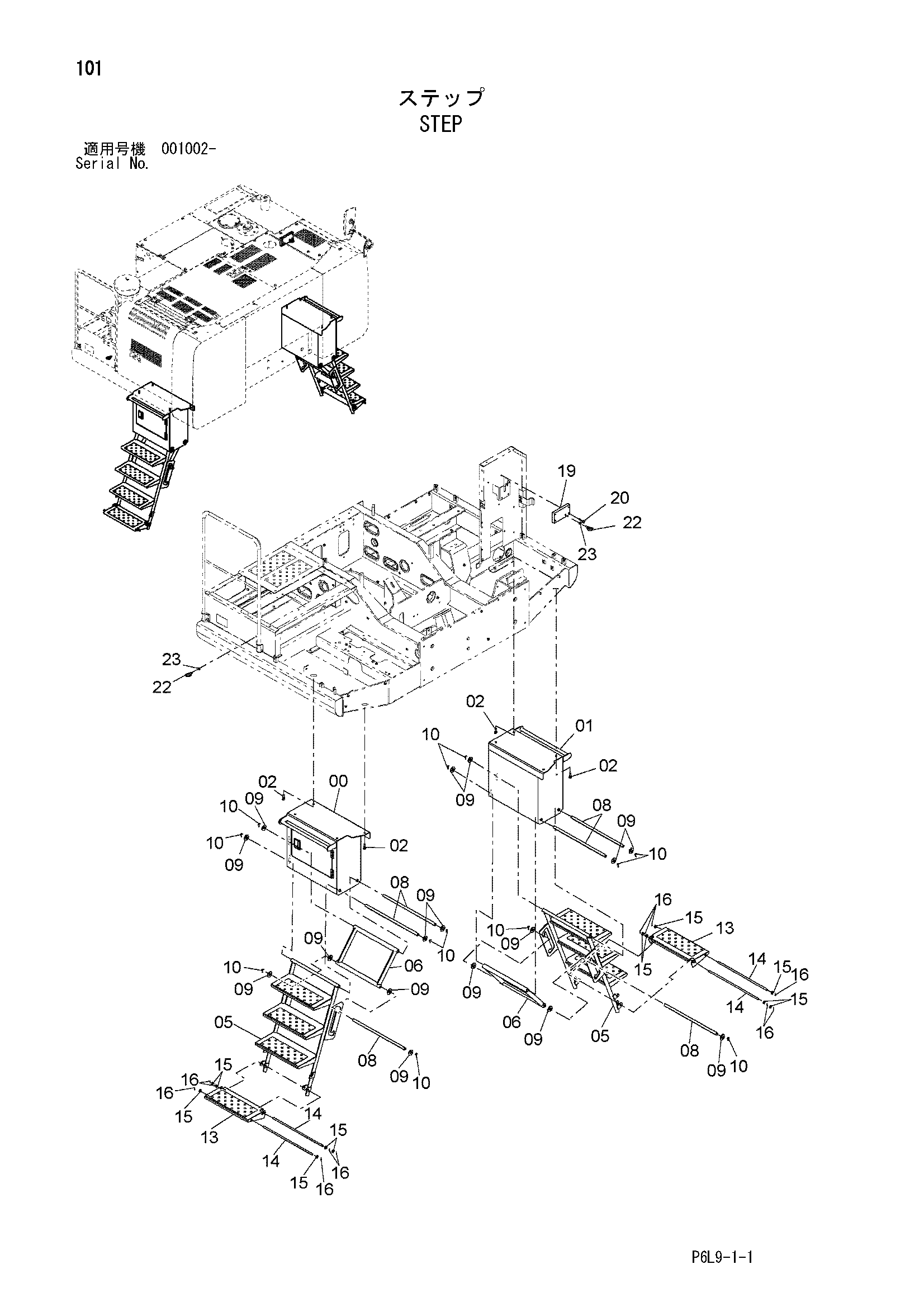

Заводская схема «Ступень» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024275 | Короб | 1 |
| 01 | 6024274 | Короб | 1 |
| 02 | J271235 | Болт с шайбой | 8 |
| 02A | J901235 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 05 | 7049761 | Ступень | 2 |
| 06 | 9765461 | Стойка | 2 |
| 08 | 4647320 | Палец | 6 |
| 09 | A590127 | Плоская шайба | 16 |
| 10 | A764040 | Шплинт | 12 |
| 13 | 8103317 | Ступень | 2 |
| 14 | 4647355 | Палец | 4 |
| 15 | A590116 | Плоская шайба | 12 |
| 16 | A763040 | Шплинт | 12 |
| 19 | 4641541 | Пластина | 1 |
| 20 | J271045 | Болт с шайбой | 2 |
| 20A | J901045 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 960821 | Болт проушина | 2 |
| 23 | J222012 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
