Конвейер (2) — HITACHI ZR900TS

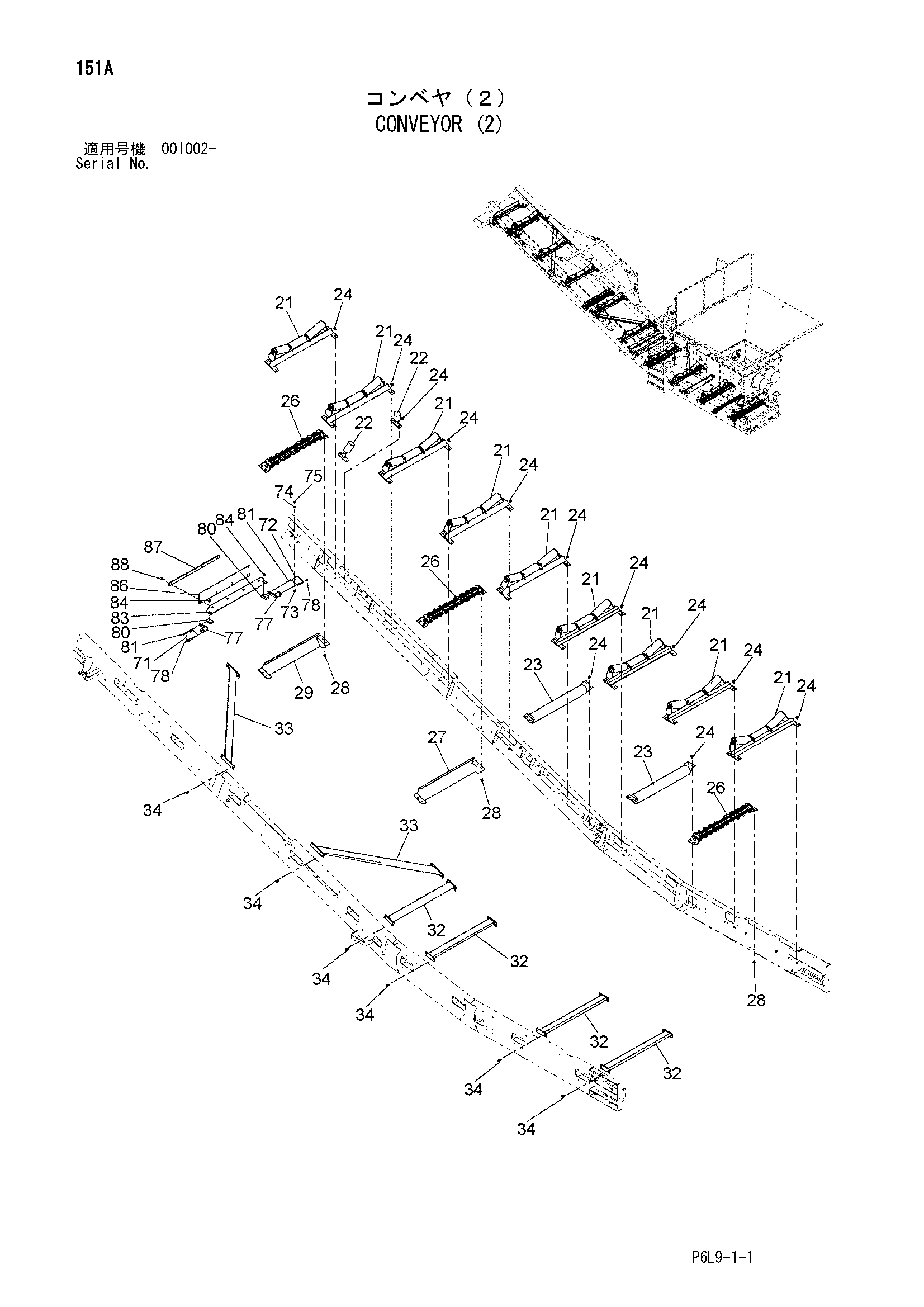

Заводская схема «Конвейер (2)» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21 | 9245816 | Водило каток | 9 |
| 22 | 9245817 | Направляющая каток | 2 |
| 23 | 9245818 | Обратный каток | 2 |
| 24 | J281030 | Болт с шайбой | 48 |
| 24A | J901030 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
| 26 | 9245819 | Спаирал обратный каток | 3 |
| 27 | 8103333 | Крышка | 1 |
| 28 | J281025 | Болт с шайбой | 12 |
| 28A | J901025 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 29 | 8103334 | Крышка | 1 |
| 32 | 8098664 | Опора | 4 |
| 33 | 8098665 | Опора | 2 |
| 34 | J281035 | Болт с шайбой | 24 |
| 34A | J901035 | Болт | 1 |
| 34B | 4486055 | Шайба | 1 |
| 71 | 4486520 | Кронштейн | 1 |
| 72 | 4486519 | Кронштейн | 1 |
| 73 | J921025 | Болт | 4 |
| 74 | J222010 | Шайба | 4 |
| 75 | J950010 | Гайка | 4 |
| 77 | 4429234 | Пружина торсион | 2 |
| 78 | J260620 | Болт с шайбой | 2 |
| 78A | J900620 | Болт | 1 |
| 78B | A590106 | Плоская шайба | 1 |
| 80 | 4428824 | Пластина | 2 |
| 81 | J921020 | Болт | 4 |
| 83 | 8098705 | Кронштейн | 1 |
| 84 | J271025 | Болт с шайбой | 4 |
| 84A | J901025 | Болт | 1 |
| 84B | J222010 | Шайба | 1 |
| 86 | 4428131 | Скрапер | 1 |
| 87 | 4428132 | Пластина | 1 |
| 88 | J271040 | Болт с шайбой | 4 |
| 88A | J901040 | Болт | 1 |
| 88B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
