Обратные трубопроводы (1) — HITACHI ZR900TS

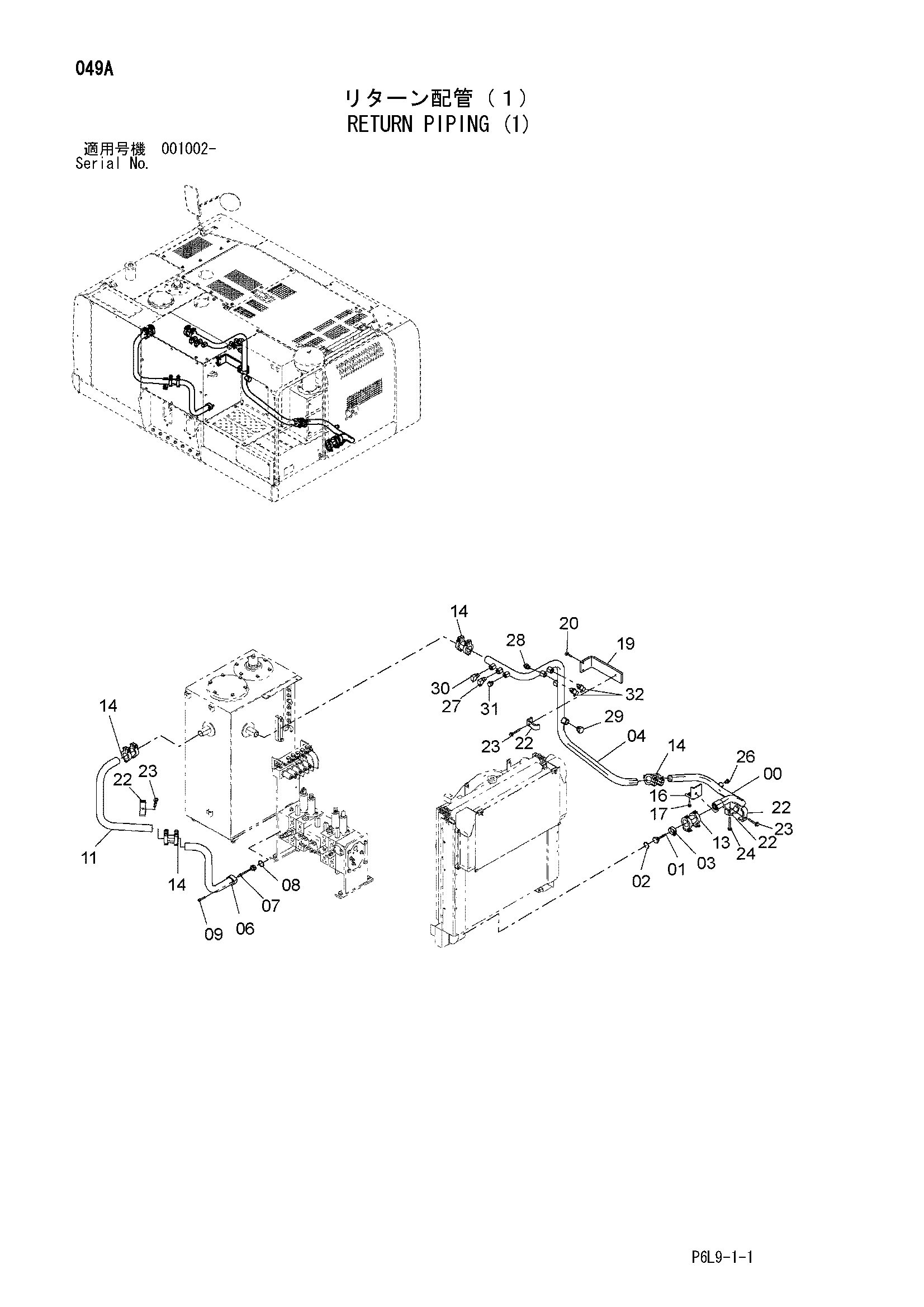

Заводская схема «Обратные трубопроводы (1)» для HITACHI ZR900TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082533 | Обратная трубка | 1 |
| 01 | 4276584 | Клапан | 1 |
| 02 | 991718 | Стопорное кольцо | 1 |
| 03 | 4296063 | Хомут шланга | 1 |
| 04 | 8093588 | Обратная трубка | 1 |
| 06 | 8090993 | Обратная трубка | 1 |
| 07 | 4272164 | Клапан | 1 |
| 08 | A811040 | Уплотнительное кольцо | 1 |
| 09 | J781040 | Болт с внутренним шестигранником | 2 |
| 11 | 3096009 | Обратная трубка | 1 |
| 13 | 4067834 | Муфта | 1 |
| 13A | 4196260 | Уплотнение кольцо | 2 |
| 14 | 4069801 | Муфта | 4 |
| 14A | 4196259 | Уплотнение кольцо | 2 |
| 16 | 8086057 | Кронштейн | 1 |
| 17 | J271030 | Болт с шайбой | 2 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4488131 | Кронштейн | 1 |
| 20 | J271035 | Болт с шайбой | 2 |
| 20A | J901035 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4053698 | Хомут трубки | 4 |
| 23 | J271270 | Болт с шайбой | 3 |
| 23A | J901270 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | J271280 | Болт с шайбой | 1 |
| 24A | J901280 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | A885003 | Пробка | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852344 | Угловой штуцер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | A852144 | Адаптер | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | A885006 | Пробка | 1 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4303816 | Угловой штуцер | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | A885004 | Пробка | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | A852343 | Угловой штуцер | 2 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR900TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
