Всасывающие трубопроводы — HITACHI ZR800TS

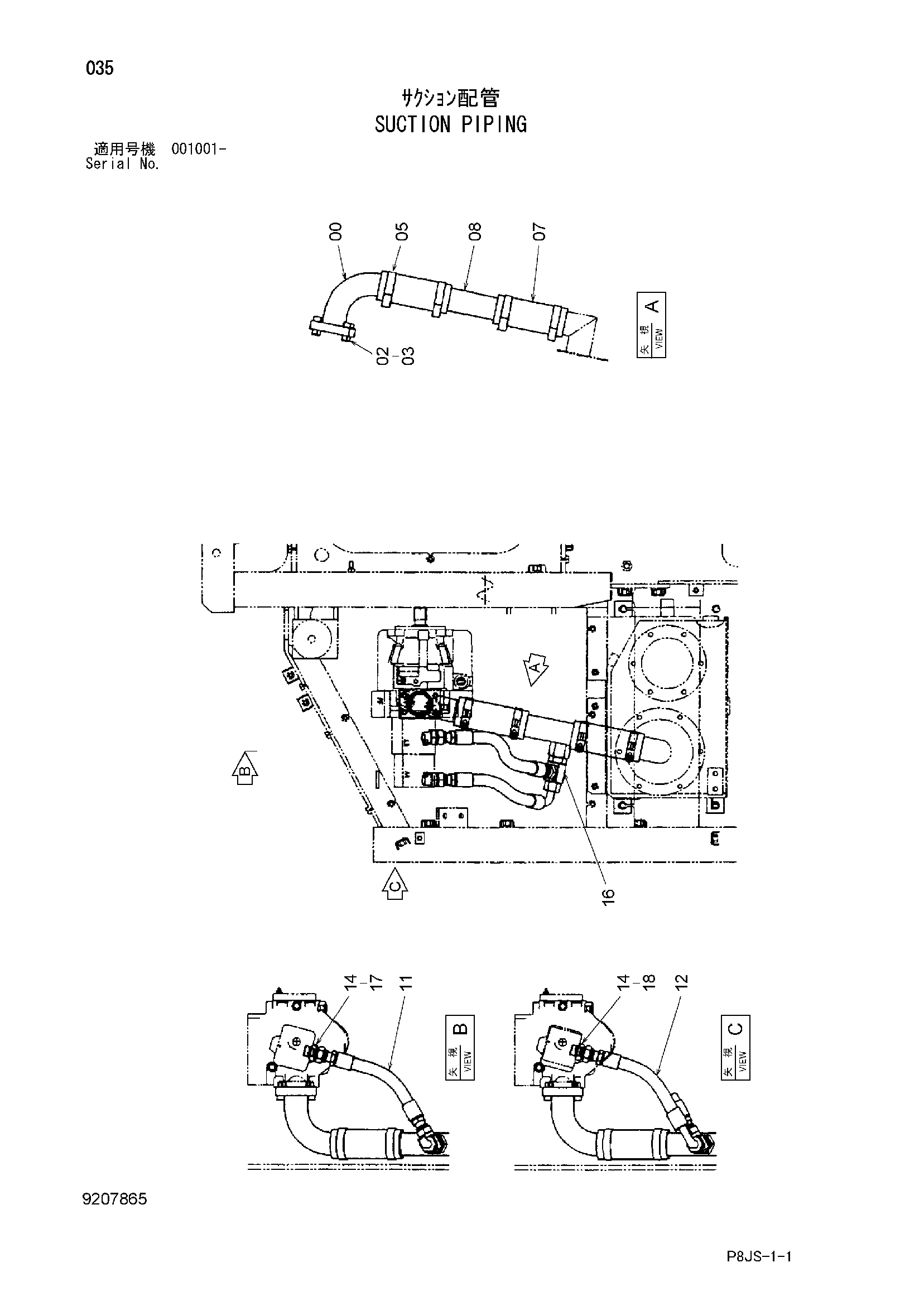

Заводская схема «Всасывающие трубопроводы» для HITACHI ZR800TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8086516 | Трубопроводы всасывание | 1 |
| 02 | J781235 | Болт с внутренним шестигранником | 4 |
| 03 | A811060 | Уплотнительное кольцо | 1 |
| 05 | 4282480 | Хомут шланга | 4 |
| 07 | 4413457 | Резиновый шланг | 2 |
| 08 | 8086521 | Трубопроводы всасывание | 1 |
| 11 | 4308037 | Шланг | 1 |
| 12 | 4323284 | Шланг | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 4 |
| 16 | A853486 | Тройник | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | A853146 | Адаптер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A853166 | Адаптер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR800TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
