Гидролинии хода (верхняя платформа) — HITACHI ZR800TS

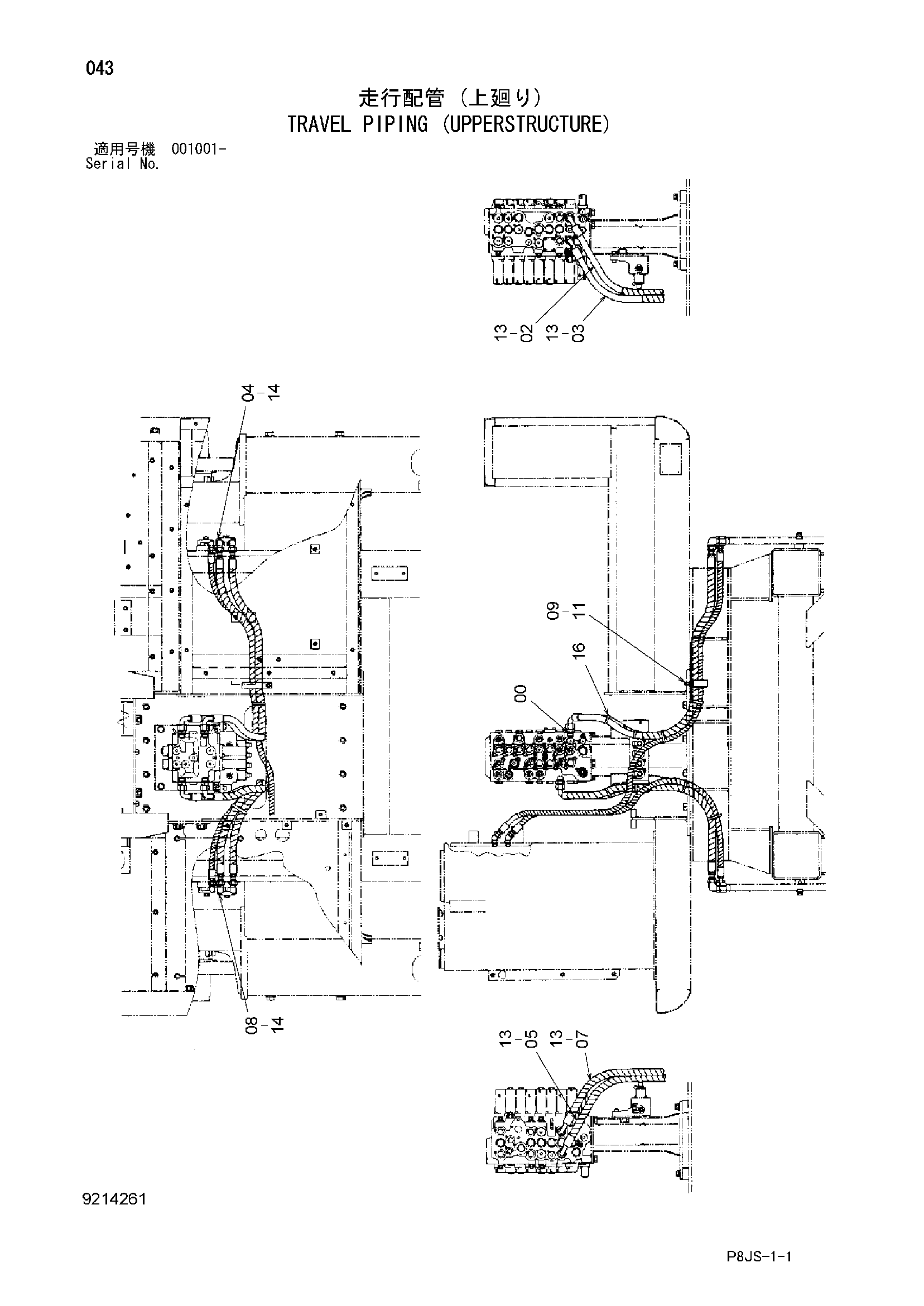

Заводская схема «Гидролинии хода (верхняя платформа)» для HITACHI ZR800TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852144 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4472429 | Шланг | 1 |
| 03 | 4472302 | Шланг | 1 |
| 04 | 4375860 | Шланг | 1 |
| 05 | 4481403 | Шланг | 1 |
| 07 | 4472304 | Шланг | 1 |
| 08 | 4399612 | Шланг | 1 |
| 09 | J271025 | Болт с шайбой | 1 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4193816 | Зажим | 1 |
| 13 | 4327294 | Защитный кожух | 8 |
| 14 | 4327293 | Защитный кожух | 5 |
| 16 | 4055312 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR800TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
