Конвейер — HITACHI ZR800TS

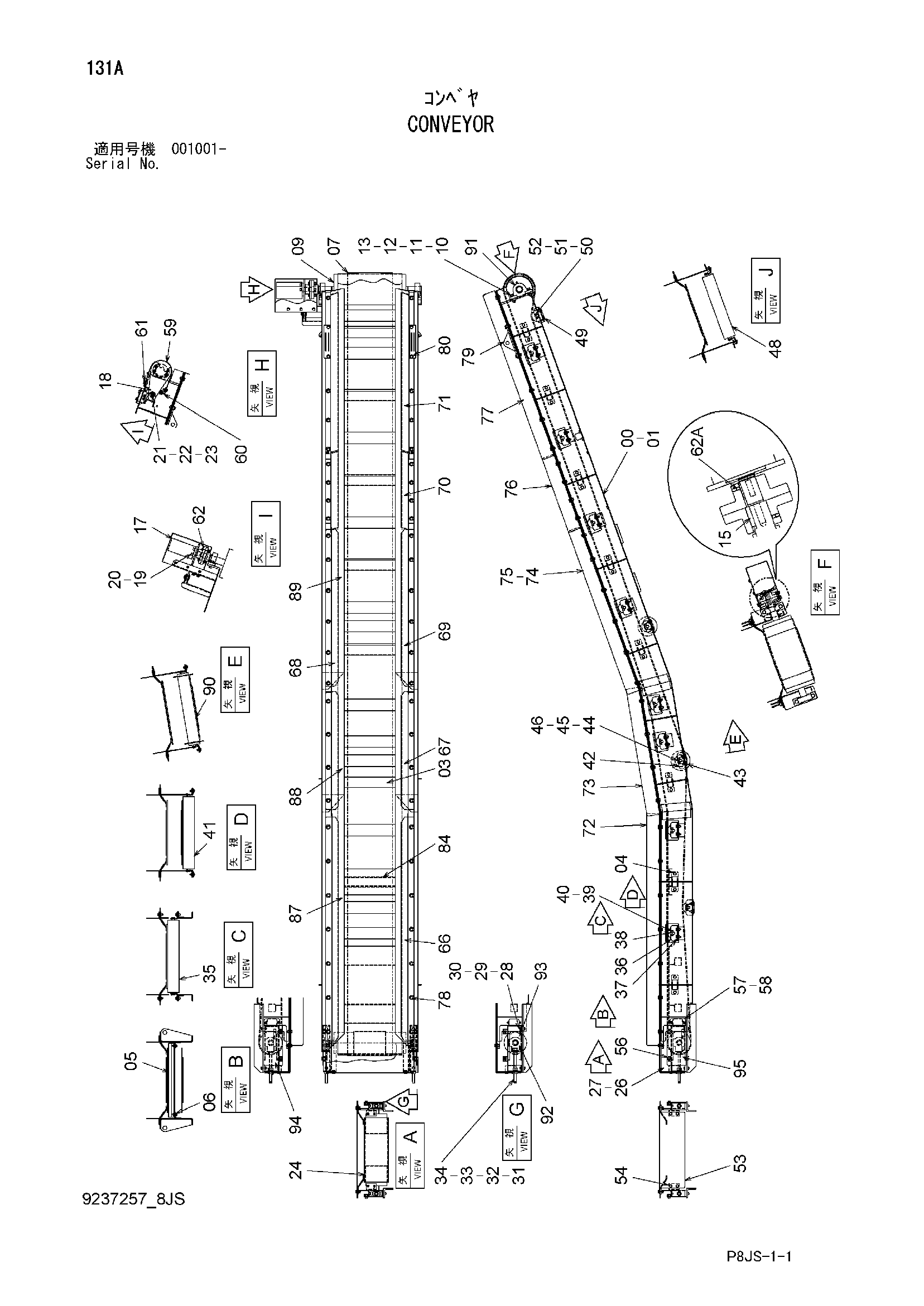

Заводская схема «Конвейер» для HITACHI ZR800TS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5009365	Рама боковой(правый)	1
01	5009366	Рама боковой(левый)	1
03	9756569	Опора	7
04	J271025	Болт с шайбой	32
04A	J901025	Болт	1
04B	J222010	Шайба	1
05	8092610	Опора	1
06	J271030	Болт с шайбой	4
06A	J901030	Болт	1
06B	J222010	Шайба	1
07	4465011 замена: 4478302	Ремень	1
07	4478302	Ремень	1
09	8085744	Шкив привод	1
10	J901455	Болт	4
11	A590114	Плоская шайба	8
12	A590914	Пружинная шайба	4
13	J950014	Гайка	4
15	94-2292	Шпонка	1
17	4383503	Гидромотор	1
18	4407095	Пластина	1
19	M341230	Болт с внутренним шестигранником	4
20	A590912	Пружинная шайба	4
21	4407083	Палец	1
22	A590120	Плоская шайба	1
23	A764040	Шплинт	1
24	8083913	Шкив таил	1
26	7041474	Рама направляющая(правый)	1
27	7041475	Рама направляющая(левый)	1
28	J271035	Болт с шайбой	4
28A	J901035	Болт	1
28B	J222010	Шайба	1
29	A590110	Плоская шайба	4
30	J950010	Гайка	4
31	4465265	Болт регулировочный	2
32	4359107	Гайка	6
33	A590920	Пружинная шайба	2
34	4448247	Гайка	2
35	4465002	Ролик	8
36	4462714	Кронштейн	16
37	J281030	Болт с шайбой	32
37A	J901030	Болт	1
37B	4486055	Шайба	1
38	4465285	Пластина шпонка	16
39	J900610	Болт	32
40	A590906	Пружинная шайба	32
41	4465002	Ролик	1
42	4462714	Кронштейн	8
43	J281030	Болт с шайбой	12
43A	J901030	Болт	1
43B	4486055	Шайба	1
44	4465285	Пластина шпонка	6
45	J900610	Болт	12
46	A590906	Пружинная шайба	12
48	4473325	Ролик	1
49	J281025	Болт с шайбой	4
49A	J901025	Болт	1
49B	4486055	Шайба	1
50	4465285	Пластина шпонка	2
51	J900610	Болт	4
52	A590906	Пружинная шайба	4
53	3092208	Крышка	1
54	J271025	Болт с шайбой	6
54A	J901025	Болт	1
54B	J222010	Шайба	1
56	J271025	Болт с шайбой	4
56A	J901025	Болт	1
56B	J222010	Шайба	1
57	4474182	Крышка	2
58	M360616	Болт винг	4
59	8086343	Крышка	1
60	8074264	Пластина	1
61	J271025	Болт с шайбой	7
61A	J901025	Болт	1
61B	J222010	Шайба	1
62	4665649	Муфта фланец	1
62A	4044508	Установочный винт	4
66	4617096	Скирт (1)	2
67	4617097	Скирт	2
68	4617098	Скирт (3)(левый)	1
69	4617172	Скирт (3)(правый)	1
70	4462785	Скирт	2
71	3095356	Скирт	2
72	4617099	Крышка боковой	2
73	4617100	Крышка боковой	2
74	4617101	Крышка боковой (3)(правый)	1
75	4617102	Крышка боковой (3)(левый)	1
76	4462817	Крышка боковой	2
77	3095357	Крышка боковой	2
78	J281030	Болт с шайбой	50
78A	J901030	Болт	1
78B	4486055	Шайба	1
79	8085800	Кронштейн	2
80	J271040	Болт с шайбой	4
80A	J901040	Болт	1
80B	J222010	Шайба	1
84	8095765	Опора	1
87	4633545	Резиновый скирт (1)	2
88	4633546	Резиновый скирт (2)	2
89	3104431	Резиновый скирт (3)	2
90	9764904	Ролик	2
91	4614549	Подшипник. блок	2
92	4641609	Подшипник. блок	2
93	J75581	Пресс-маслёнка	2
94	4642401	Крышка (левый)	1
95	4642402	Крышка (правый)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR800TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
