Защитный кожух — HITACHI ZR800TS

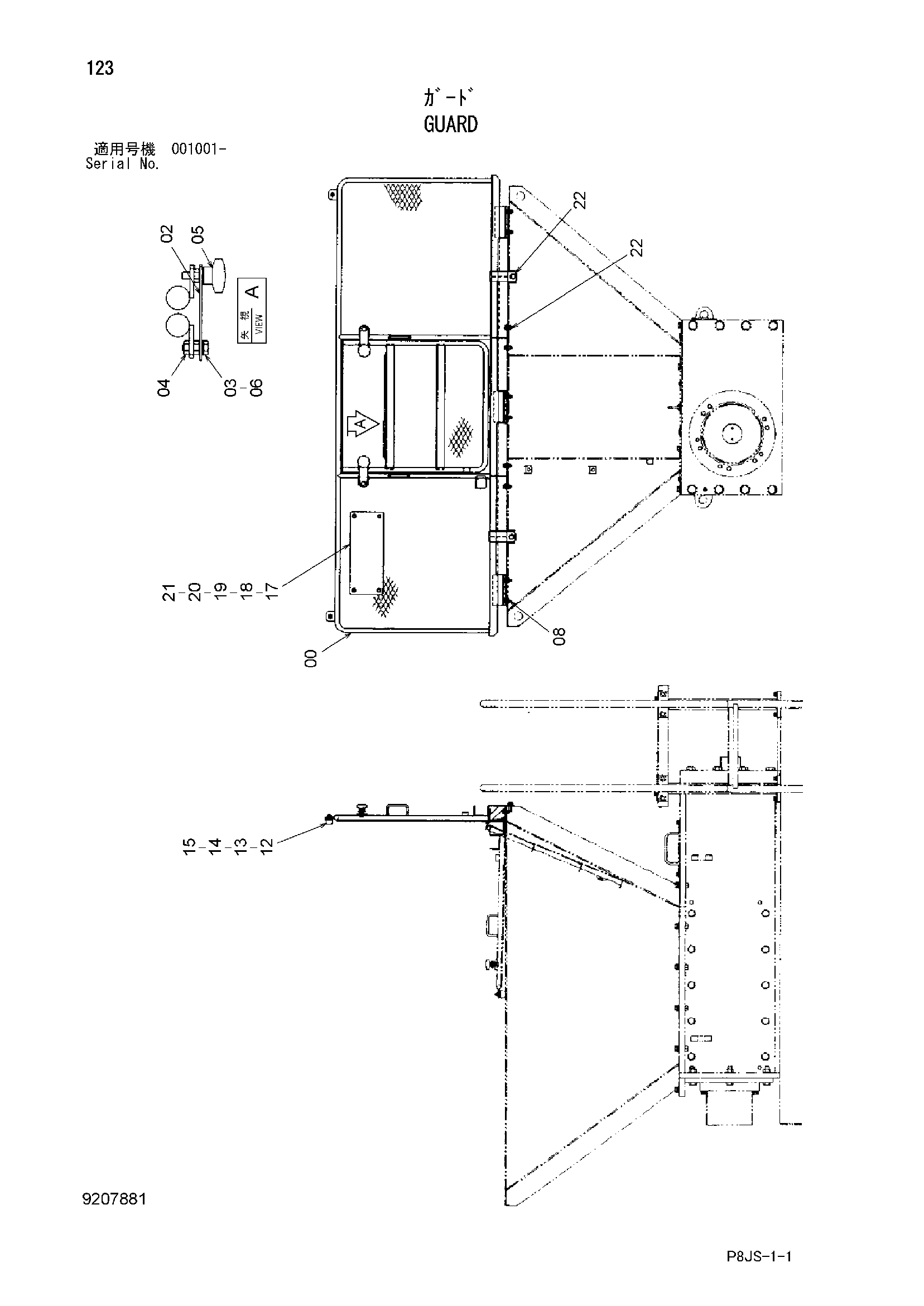

Заводская схема «Защитный кожух» для HITACHI ZR800TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008041 | Защитный кожух | 1 |
| 02 | 4605868 | Штанга | 2 |
| 03 | J901035 | Болт | 2 |
| 04 | J950010 | Гайка | 2 |
| 05 | 4402408 | Рукоятка | 2 |
| 06 | A590110 | Плоская шайба | 2 |
| 08 | J271030 | Болт с шайбой | 6 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 12 | 4294508 | Ограничитель | 2 |
| 13 | A590110 | Плоская шайба | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 15 | J950010 | Гайка | 2 |
| 17 | 3095012 | Пластина | 1 |
| 18 | J900820 | Болт | 4 |
| 19 | A590908 | Пружинная шайба | 4 |
| 20 | A590108 | Плоская шайба | 8 |
| 21 | M500807 | Гайка | 4 |
| 22 | J281030 | Болт с шайбой | 6 |
| 22A | J901030 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR800TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
