Ремень конвейер — HITACHI ZR800TS

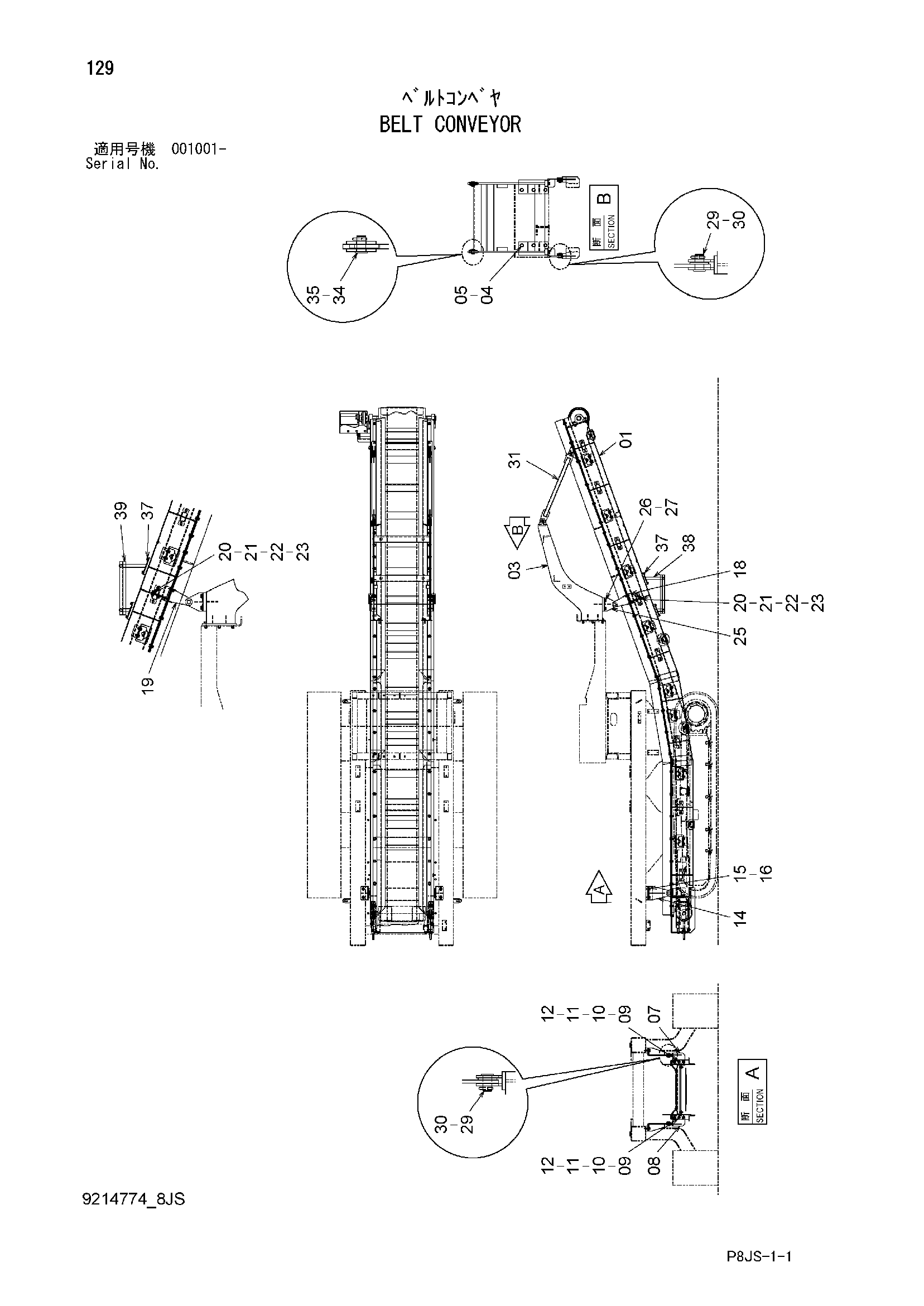

Заводская схема «Ремень конвейер» для HITACHI ZR800TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 7042554 | Кронштейн | 1 |
| 04 | J901650 | Болт | 6 |
| 05 | J222016 | Шайба | 6 |
| 07 | 8085828 | Правый кронштейн | 1 |
| 08 | 8085829 | Левый кронштейн | 1 |
| 09 | J901435 | Болт | 6 |
| 10 | A590914 | Пружинная шайба | 6 |
| 11 | A590114 | Плоская шайба | 12 |
| 12 | J950014 | Гайка | 6 |
| 14 | 8085830 | Кронштейн | 2 |
| 15 | J901635 | Болт | 4 |
| 16 | J222016 | Шайба | 4 |
| 18 | 8088379 | Кронштейн | 1 |
| 19 | 8088380 | Кронштейн | 1 |
| 20 | J901435 | Болт | 6 |
| 21 | A590914 | Пружинная шайба | 6 |
| 22 | A590114 | Плоская шайба | 12 |
| 23 | J950014 | Гайка | 6 |
| 25 | 8088381 | Кронштейн | 2 |
| 26 | J901635 | Болт | 4 |
| 27 | J222016 | Шайба | 4 |
| 29 | 4465389 | Палец | 4 |
| 30 | A766040 | Шплинт | 4 |
| 31 | 8101550 | Шток | 2 |
| 34 | 4465389 | Палец | 4 |
| 35 | A766040 | Шплинт | 4 |
| 37 | J271020 | Болт с шайбой | 8 |
| 37A | J901020 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | 8088383 | Пол | 1 |
| 39 | 8088384 | Пол | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR800TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
