Направляющее колесо — HITACHI ZR800TS

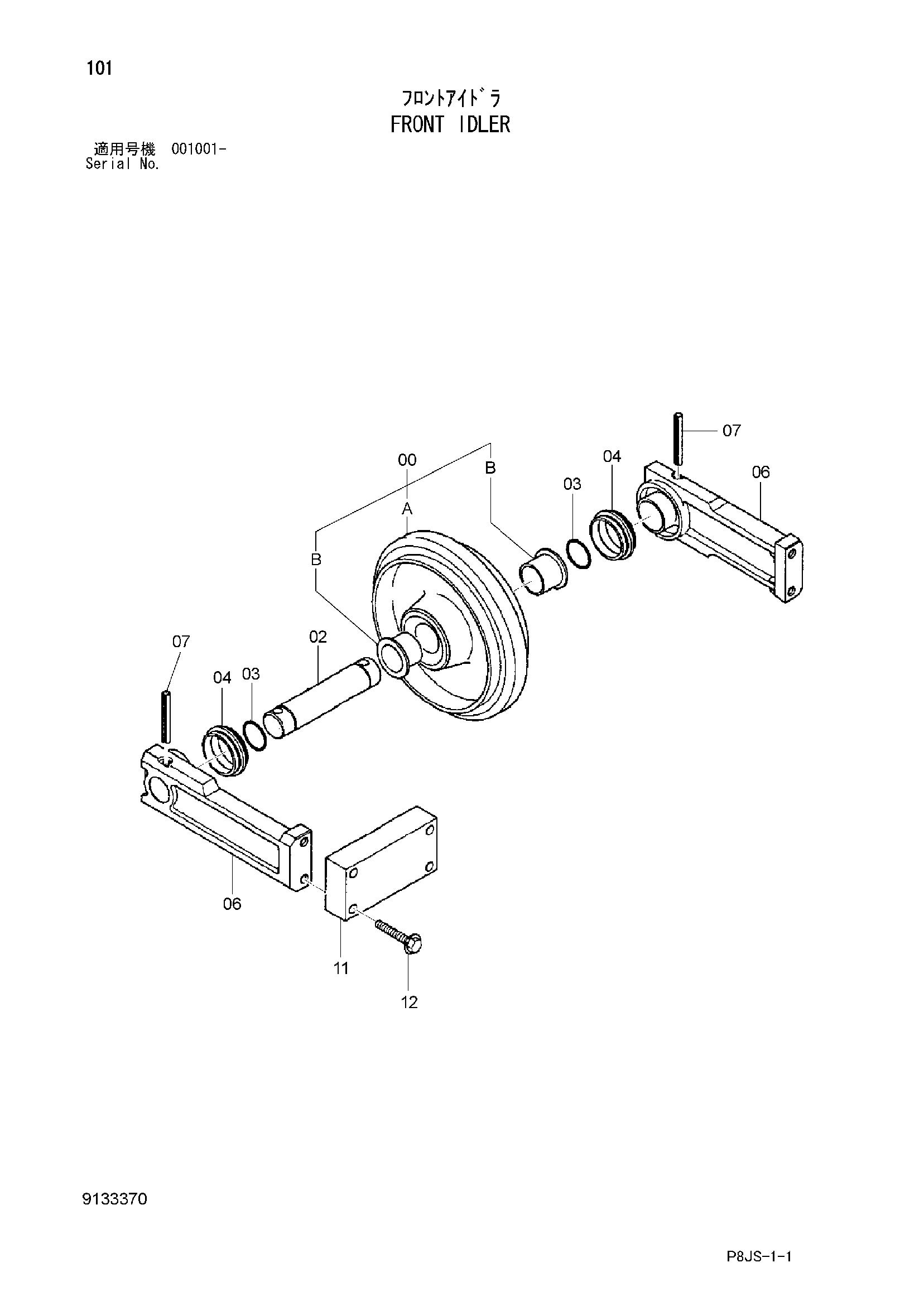

Заводская схема «Направляющее колесо» для HITACHI ZR800TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9133370 | Направляющее колесо в сборе | 2 | |
| 00 | 9106673 | Направляющее колесо в сборе | 1 |
| 00A | 1017139 | Направляющее колесо | 1 |
| 00B | 3058188 | Втулка | 2 |
| 02 | 3058189 | Мост | 1 |
| 03 | A810035 | Уплотнительное кольцо | 2 |
| 04 | 4177260 | Комплект уплотнений | 2 |
| 06 | 1017138 | Вилка | 2 |
| 07 | 4144030 | Пружинный штифт | 2 |
| 11 | 4323080 | Пластина | 1 |
| 12 | J271260 | Болт с шайбой | 4 |
| 12A | J901260 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR800TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
