Управление пружина группа — HITACHI ZR800TS

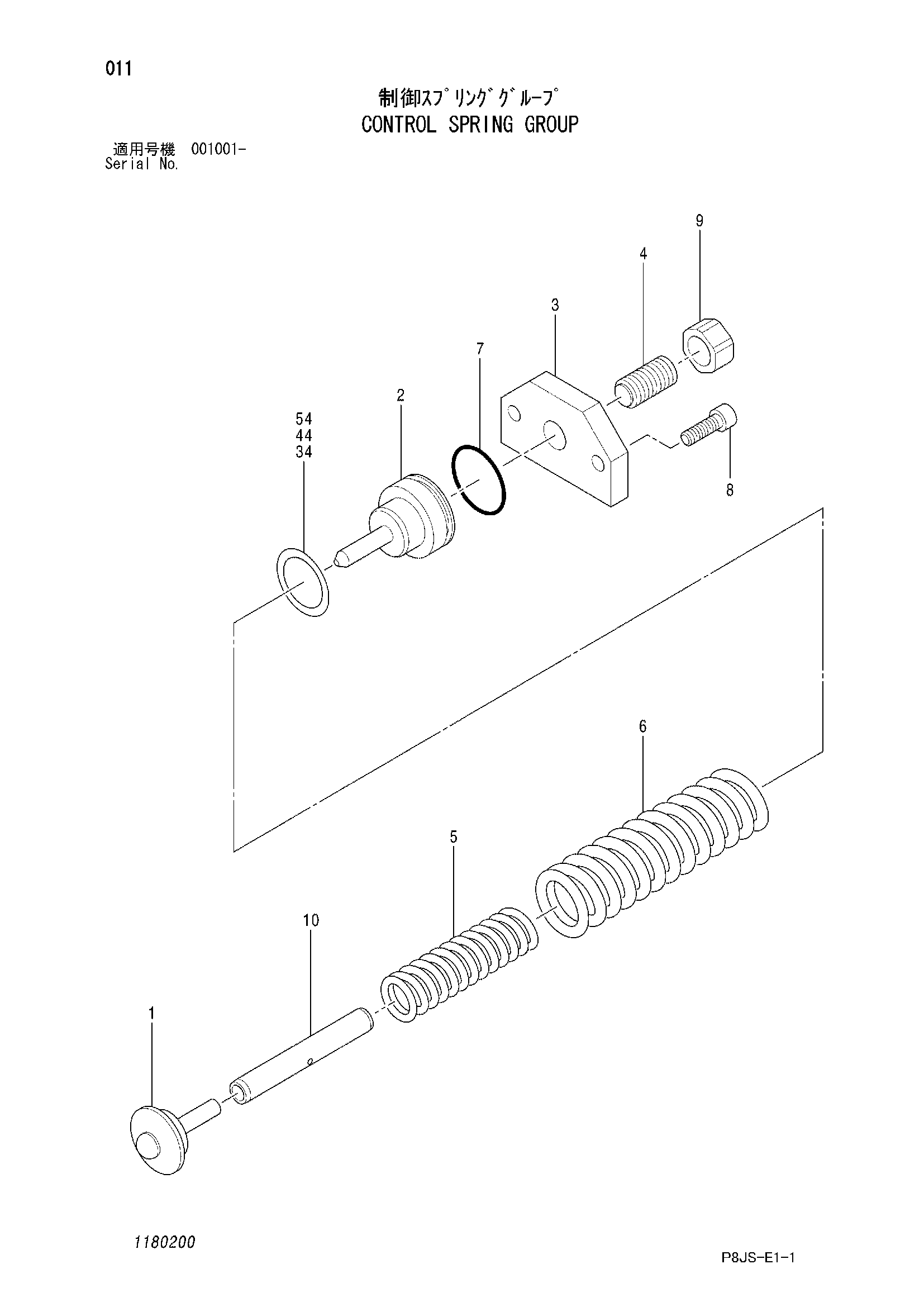

Заводская схема «Управление пружина группа» для HITACHI ZR800TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 0825701 | Седло пружины | 1 |
| 2 | 1180201 | Седло пружины | 1 |
| 3 | 0640803 | Крышка | 1 |
| 4 | 0640804 | Винт регулировочный | 1 |
| 5 | 1180202 | Пружина | 1 |
| 6 | 1180203 | Пружина | 1 |
| 7 | 0640807 | Уплотнительное кольцо | 1 |
| 8 | 0215615 | Болт с внутренним шестигранником | 2 |
| 9 | 1180204 | Гайка | 1 |
| 10 | 0825706 | Направляющая | 1 |
| 34 | 0825707 | Регулировочная шайба 0.3 | 2 |
| 44 | 0825708 | Регулировочная шайба 0.5 | 2 |
| 54 | 0825709 | Регулировочная шайба 1.0 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR800TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
