Рама — HITACHI ZR800TS

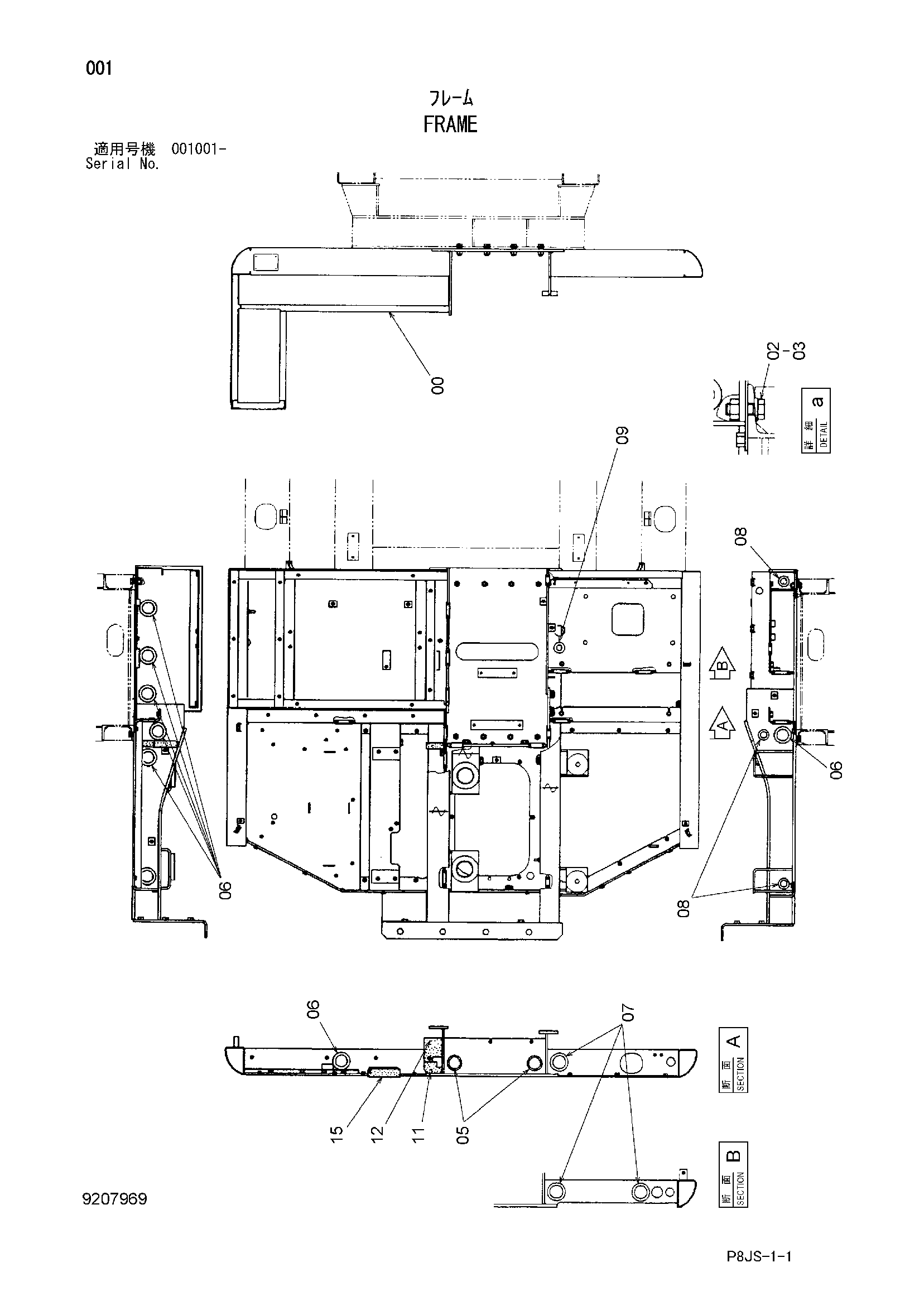

Заводская схема «Рама» для HITACHI ZR800TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008000 | Рама основной | 1 |
| 02 | J921645 | Болт | 8 |
| 03 | J21685 | Шайба уклон | 8 |
| 05 | 4201749 | Резиновая втулка | 2 |
| 06 | 4509404 | Резиновая втулка | 8 |
| 07 | 4087462 | Резиновая втулка | 3 |
| 08 | 4279257 | Резиновая втулка | 3 |
| 09 | 4279256 | Резиновая втулка | 1 |
| 11 | 4461328 | Резиновая прокладка | 1 |
| 12 | 4461330 | Резиновая прокладка | 1 |
| 15 | 4445862 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR800TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
