013: Масляный поддон и щуп уровня масла — HITACHI ZR800TS

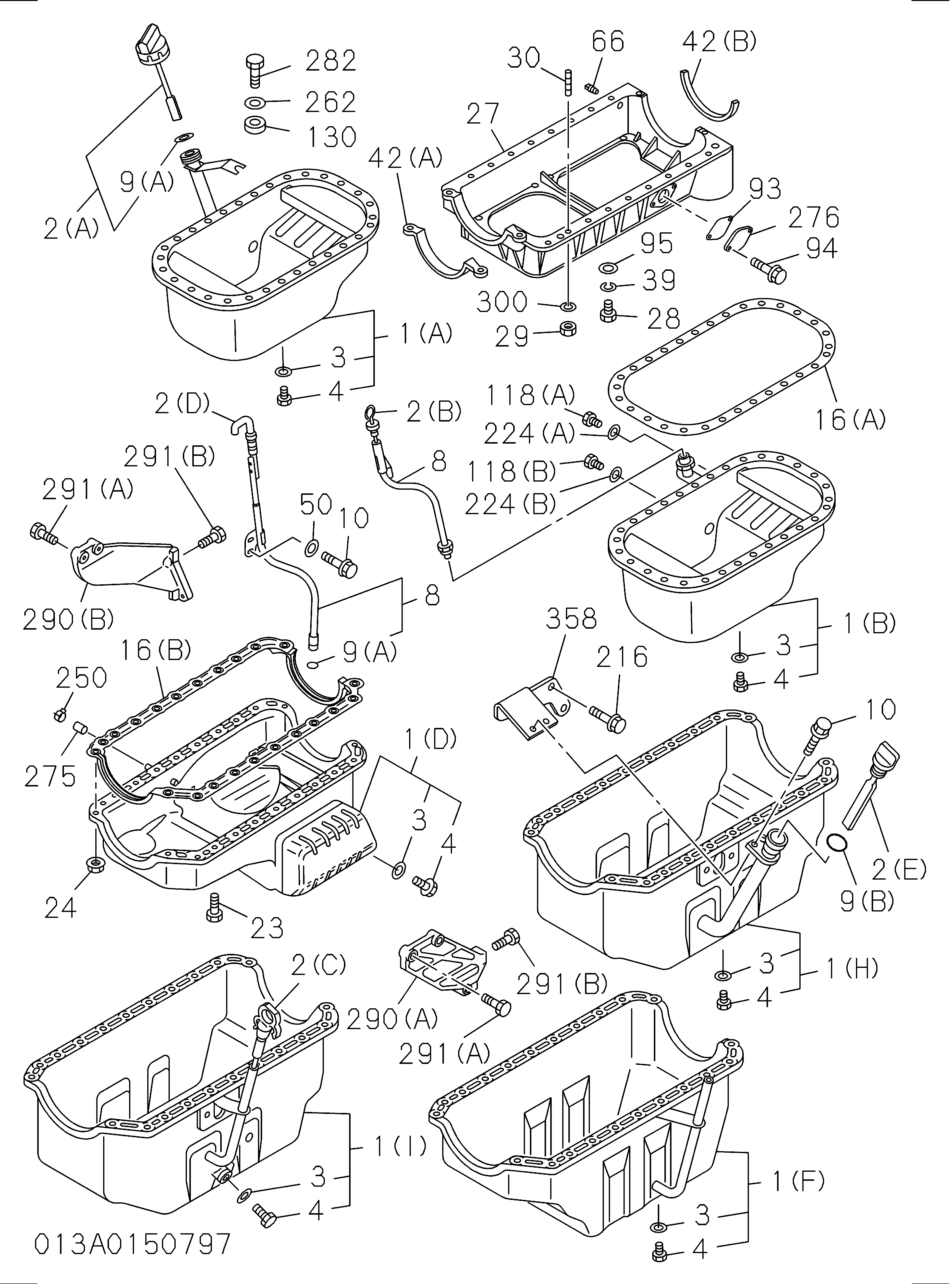

Заводская схема «013: Масляный поддон и щуп уровня масла» для HITACHI ZR800TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(F) | 8972539870 | Поддон в сборе масляный | 1 |
| 002(B) | 1117603190 | Указатель масляный уровень | 1 |
| 002(B) | 8973119150 | Указатель масляный уровень | 1 |
| 002(B) | 8973251740 | Указатель масляный уровень | 1 |
| 003 | 1096231830 | Прокладка дренажный пробка | 1 |
| 003 | 1096230570 | Прокладка дренажный пробка | 1 |
| 004 | 9096620120 | Пробка дренажный, масляный | 1 |
| 016(B) | 8970801940 | Прокладка масляный поддон TO C/BL | 1 |
| 023 | 8941339732 | Болт масляный поддон | 10 |
| 023 | 8941339732 | Болт масляный поддон | 9 |
| 024 | 5094400100 | Гайка масляный поддон | 12 |
| 024 | 5094400100 | Гайка масляный поддон | 13 |
| 290(A) | 8972300700 | Стиффнер масляный поддон | 1 |
| 290(B) | 8972300690 | Стиффнер масляный поддон | 1 |
| 291(A) | 0286810400 | Болт стиффенер, масляный поддон | 4 |
| 291(A) | 0286510400 | Болт стиффенер, масляный поддон | 4 |
| 291(B) | 0286812300 | Болт стиффенер, масляный поддон | 2 |
| 291(B) | 0286512300 | Болт стиффенер, масляный поддон | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR800TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
