Топливный бак — HITACHI ZR600TS

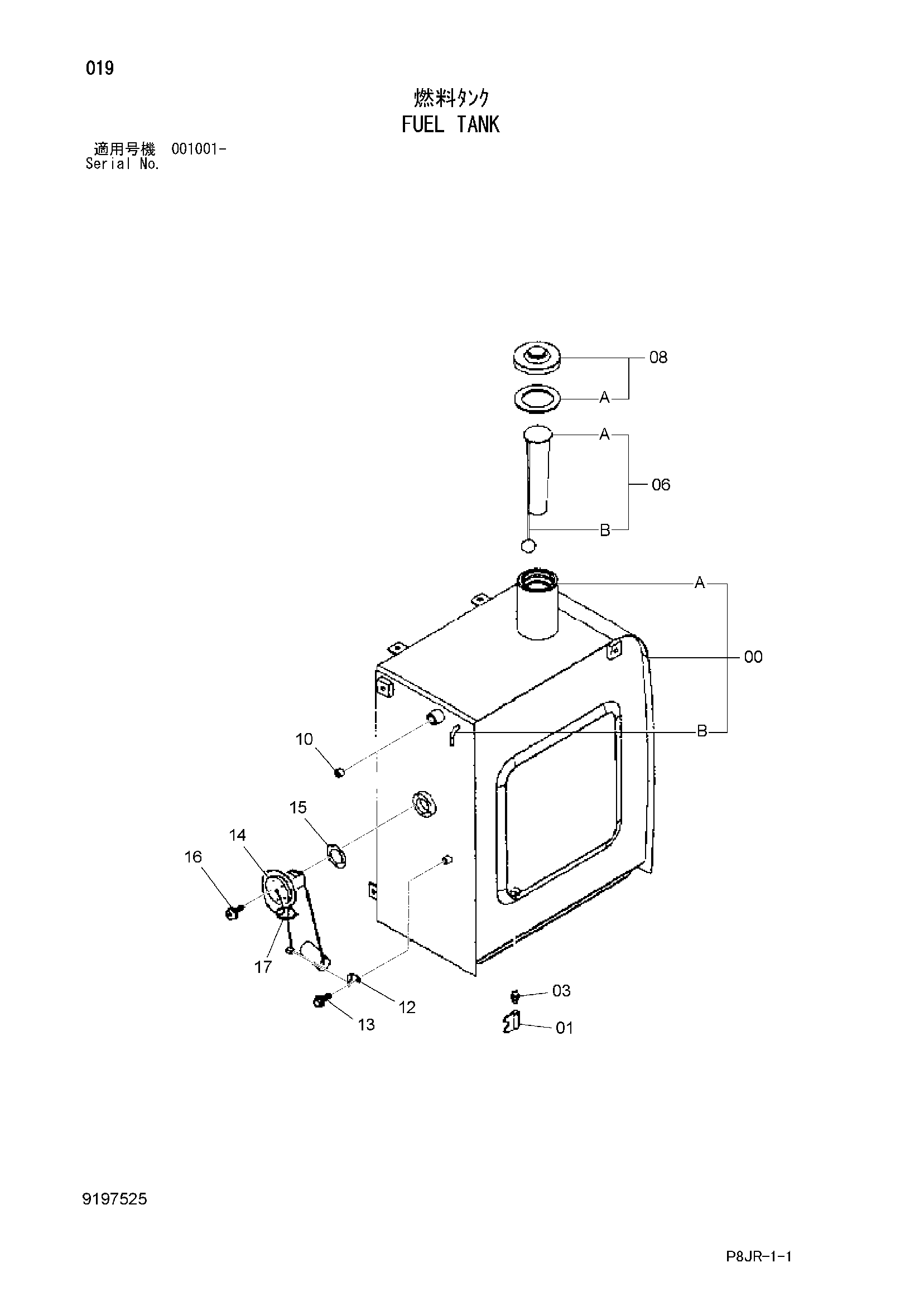

Заводская схема «Топливный бак» для HITACHI ZR600TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019668 | Топливный бак | 1 |
| 00A | 4121497 | Трубка | 1 |
| 00B | 4460751 | Трубка | 2 |
| 01 | 4374265 | Шаровой клапан | 1 |
| 03 | J70782 | Адаптер | 1 |
| 06 | 4353560 | Сетчатый фильтр | 1 |
| 06A | 4372619 | Сетчатый фильтр | 1 |
| 06B | 4372620 | Поплавок | 1 |
| 08 | 4361638 | Колпачок | 1 |
| 08A | 4168820 | Манжета резиновый | 1 |
| 10 | 94-2013 | Пробка | 1 |
| 12 | 4257159 | Кронштейн | 1 |
| 13 | J271016 | Болт с шайбой | 1 |
| 13A | J901016 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4257128 | Поплавок | 1 |
| 15 | 4269607 | Манжета | 1 |
| 16 | J450510 | Винт с шайбой | 5 |
| 17 | 4326365 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR600TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
