Принадлежности трубопроводы — HITACHI ZR600TS

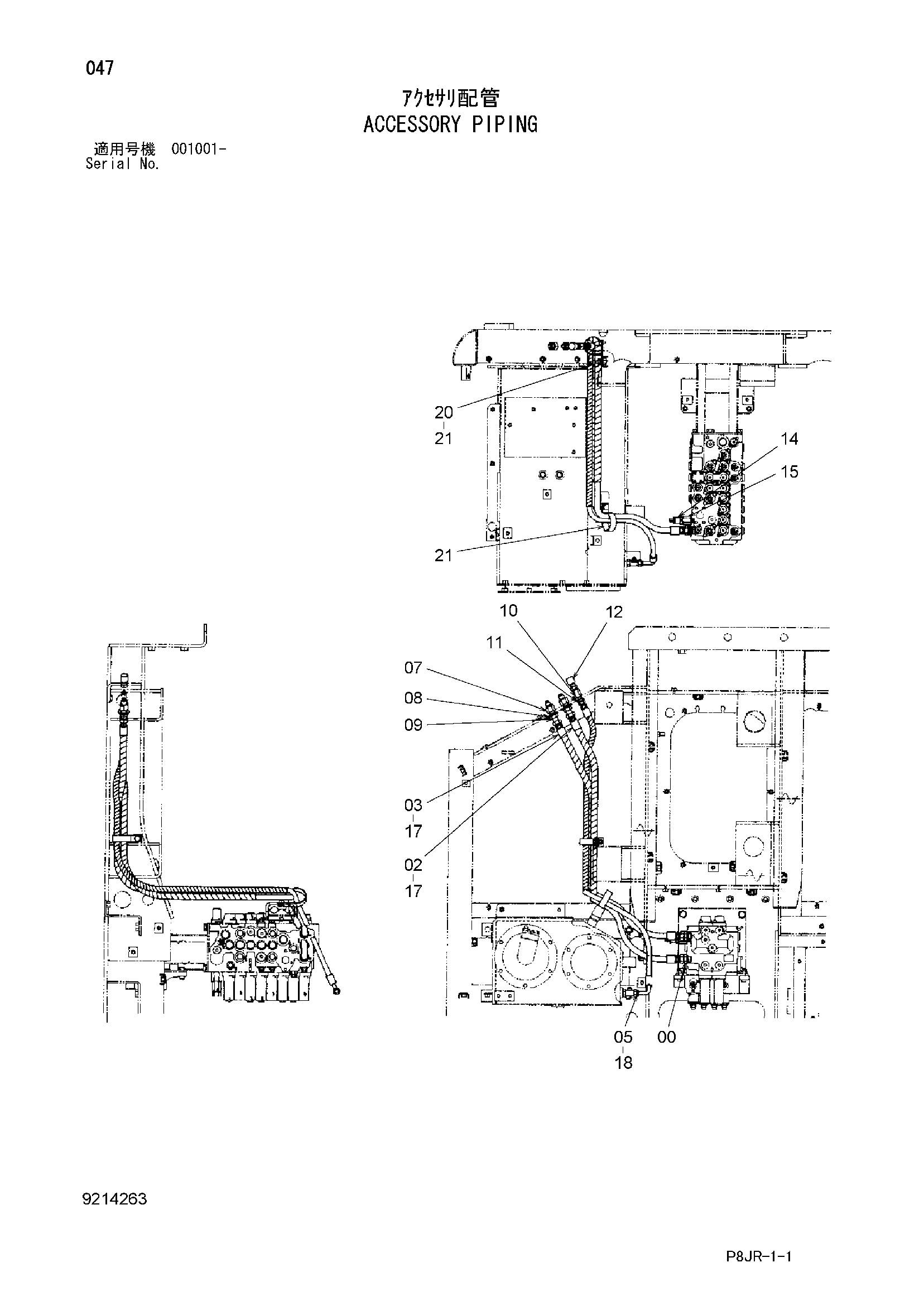

Заводская схема «Принадлежности трубопроводы» для HITACHI ZR600TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852144 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4305274 | Шланг | 1 |
| 03 | 4305274 | Шланг | 1 |
| 05 | 4375317 | Шланг | 1 |
| 07 | 4325174 | Адаптер | 2 |
| 08 | 4360019 | Шайба | 2 |
| 09 | 4325642 | Гайка | 2 |
| 10 | 4337116 | Адаптер | 1 |
| 11 | 4202531 | Гайка | 1 |
| 12 | 4223518 | Пробка унион | 1 |
| 14 | 4436271 | Датчик давления | 1 |
| 14A | 4365826 | Уплотнительное кольцо | 1 |
| 15 | 4356422 | Адаптер | 1 |
| 17 | 4327294 | Защитный кожух | 4 |
| 18 | 4327293 | Защитный кожух | 2 |
| 20 | J271025 | Болт с шайбой | 1 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4193816 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR600TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
