Пилотные гидролинии — HITACHI ZR600TS

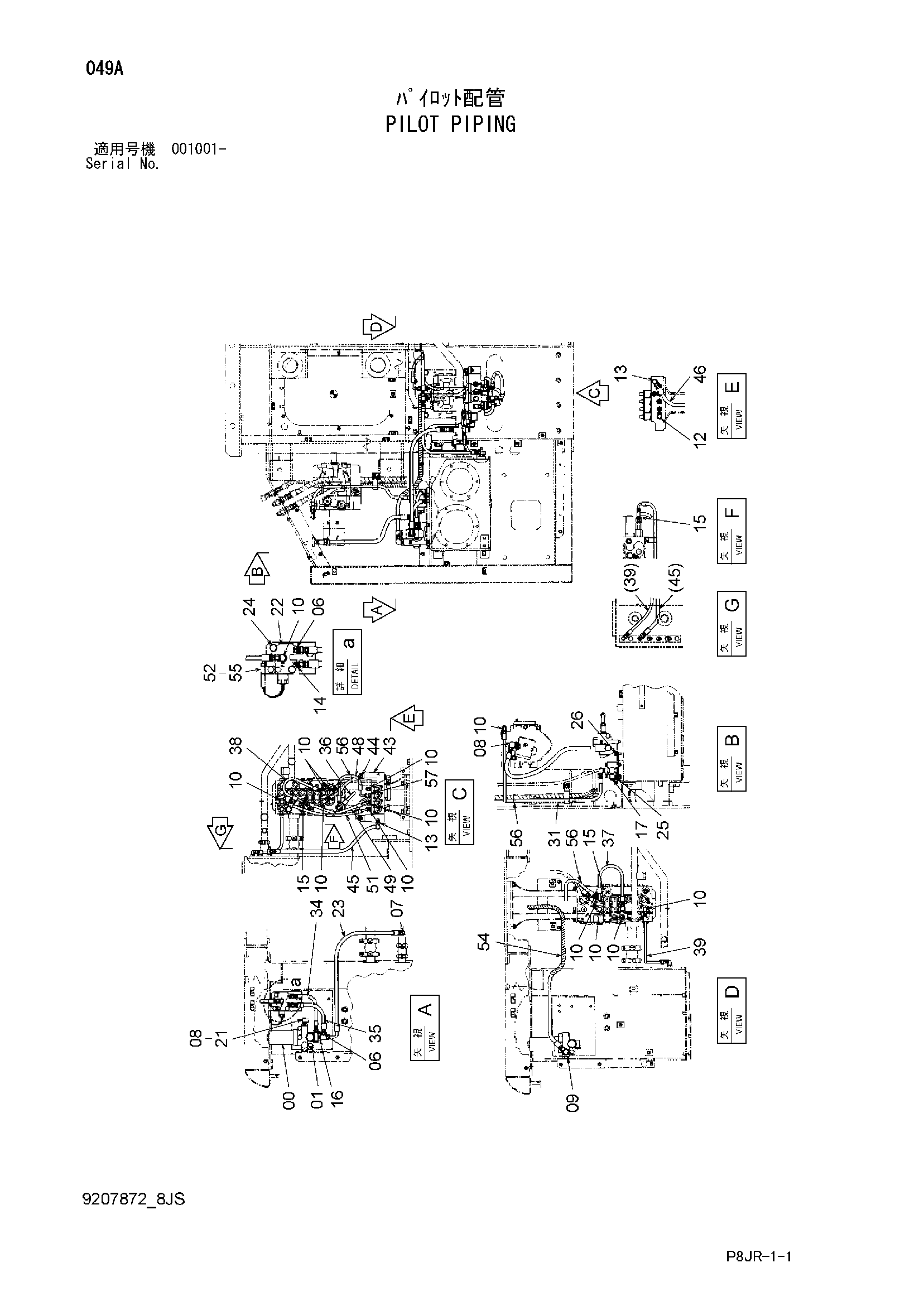

Заводская схема «Пилотные гидролинии» для HITACHI ZR600TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4611025 | Масляный фильтр | 1 |
| 01 | J271095 | Болт с шайбой | 2 |
| 01A | J901095 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 06 | A852122 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852233 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852344 | Угловой штуцер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852343 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A852322 | Угловой штуцер | 13 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852323 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852123 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852422 | Тройник | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852443 | Тройник | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A885002 | Пробка | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4418487 | Шланг | 1 |
| 22 | 4210647 | Электромагнитный клапан | 1 |
| 23 | 4396899 | Шланг | 1 |
| 24 | J271075 | Болт с шайбой | 2 |
| 24A | J901075 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 8085920 | Пластина | 1 |
| 26 | J271025 | Болт с шайбой | 2 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 31 | 4466532 | Шланг | 1 |
| 34 | 4366752 | Шланг | 1 |
| 35 | 4445642 | Шланг | 1 |
| 36 | 4463653 | Шланг | 1 |
| 37 | 4463655 | Шланг | 1 |
| 38 | 4463652 | Шланг | 1 |
| 39 | 4463638 | Шланг | 1 |
| 43 | 4462982 | Электромагнитный клапан | 1 |
| 44 | J781030 | Болт с внутренним шестигранником | 2 |
| 45 | 4421494 | Шланг | 1 |
| 46 | 4463817 | Шланг | 1 |
| 48 | 4463841 | Шланг | 1 |
| 49 | 4463840 | Шланг | 1 |
| 51 | 4350836 | Шланг | 1 |
| 52 | 4190261 | Зажим | 1 |
| 54 | 4327293 | Защитный кожух | 1 |
| 55 | J271025 | Болт с шайбой | 1 |
| 55A | J901025 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | 4055312 | Ленточный зажим | 3 |
| 57 | 4292479 | Адаптер | 1 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR600TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
