033: Вентилятор и ремень вентилятора — HITACHI ZR600TS

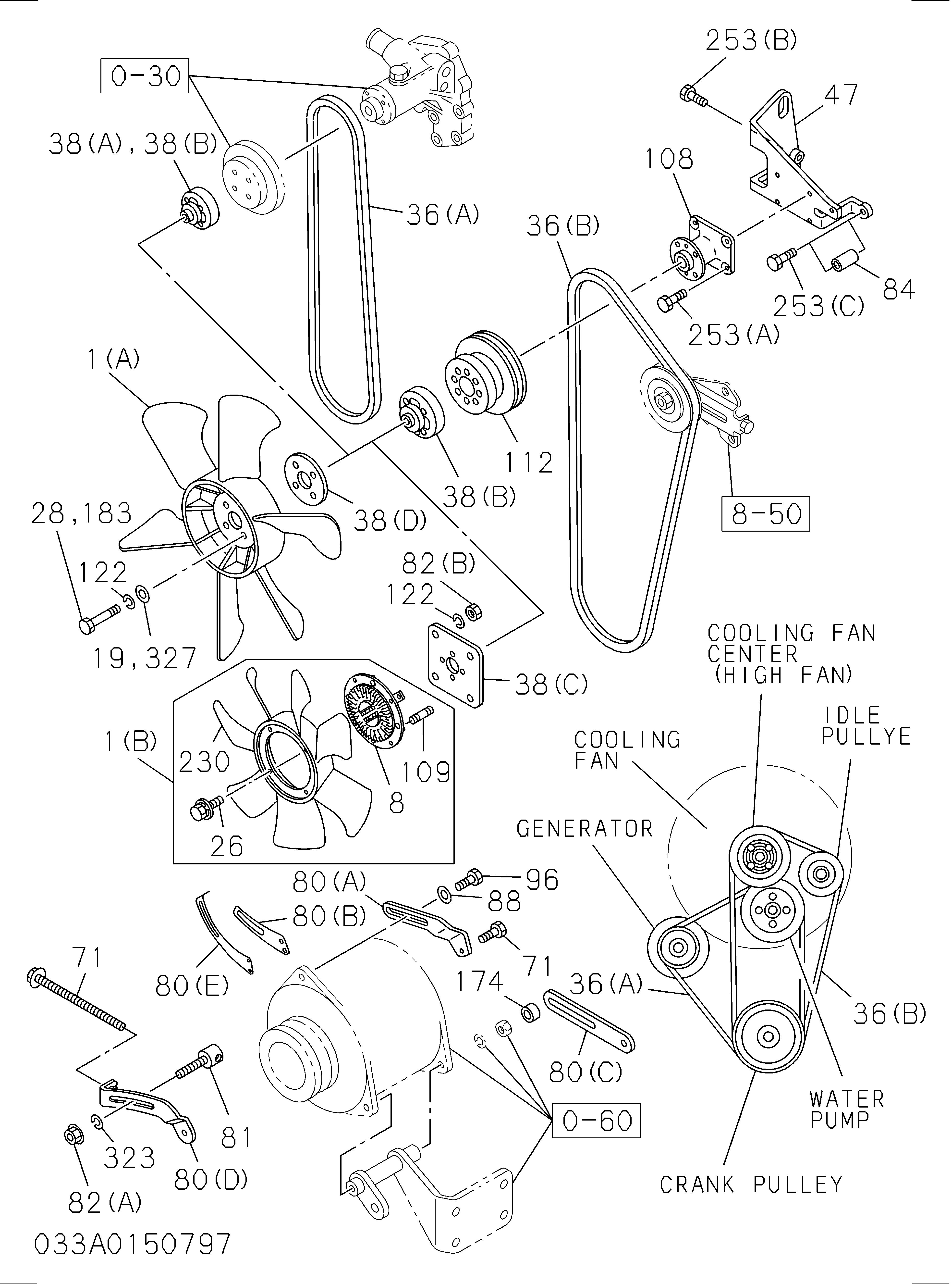

Заводская схема «033: Вентилятор и ремень вентилятора» для HITACHI ZR600TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 8972876962 | Вентилятор охлаждение | 1 |
| 028 | 0208006550 | Болт охлаждение вентилятор | 4 |
| 028 | 0208006550 | Болт охлаждение вентилятор | 4 |
| 036(A) | 8972414700 | Ремень охлаждение вентилятор | 1 |
| 038(A) | 9136420780 | Проставка вентилятор | 1 |
| 038(B) | 8970634003 | Проставка вентилятор | 1 |
| 071 | 8971727201 | Болт ADJ пластина, генератор | 1 |
| 080(A) | 8970369570 | Пластина ADJ | 1 |
| 080(D) | 8971842640 | Пластина ADJ | 1 |
| 081 | 8972572230 | Деталь слидинг | 1 |
| 082(A) | 9091105080 | Гайка ADJ пластина | 1 |
| 082(A) | 0911105080 | Гайка ADJ пластина | 1 |
| 088 | 9091647080 | Шайба PL, ADJ пластина | 1 |
| 088 | 0916147080 | Шайба PL, ADJ пластина | 1 |
| 096 | 0280808200 | Болт ADJ пластина | 1 |
| 096 | 0500408350 | Болт ADJ пластина | 1 |
| 096 | 0280508200 | Болт ADJ пластина | 1 |
| 096 | 0505408350 | Болт ADJ пластина | 1 |
| 122 | 9091505060 | Шайба LK, вентилятор | 4 |
| 122 | 0915105060 | Шайба LK, вентилятор | 4 |
| 323 | 9091505080 | Шайба LK, слидинг деталь | 1 |
| 323 | 0915105080 | Шайба LK, слидинг деталь | 1 |
| 327 | 9091647060 | Шайба PL, вентилятор | 4 |
| 327 | 0916147060 | Шайба PL, вентилятор | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR600TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
