Радиатор дверь — HITACHI ZR600TS

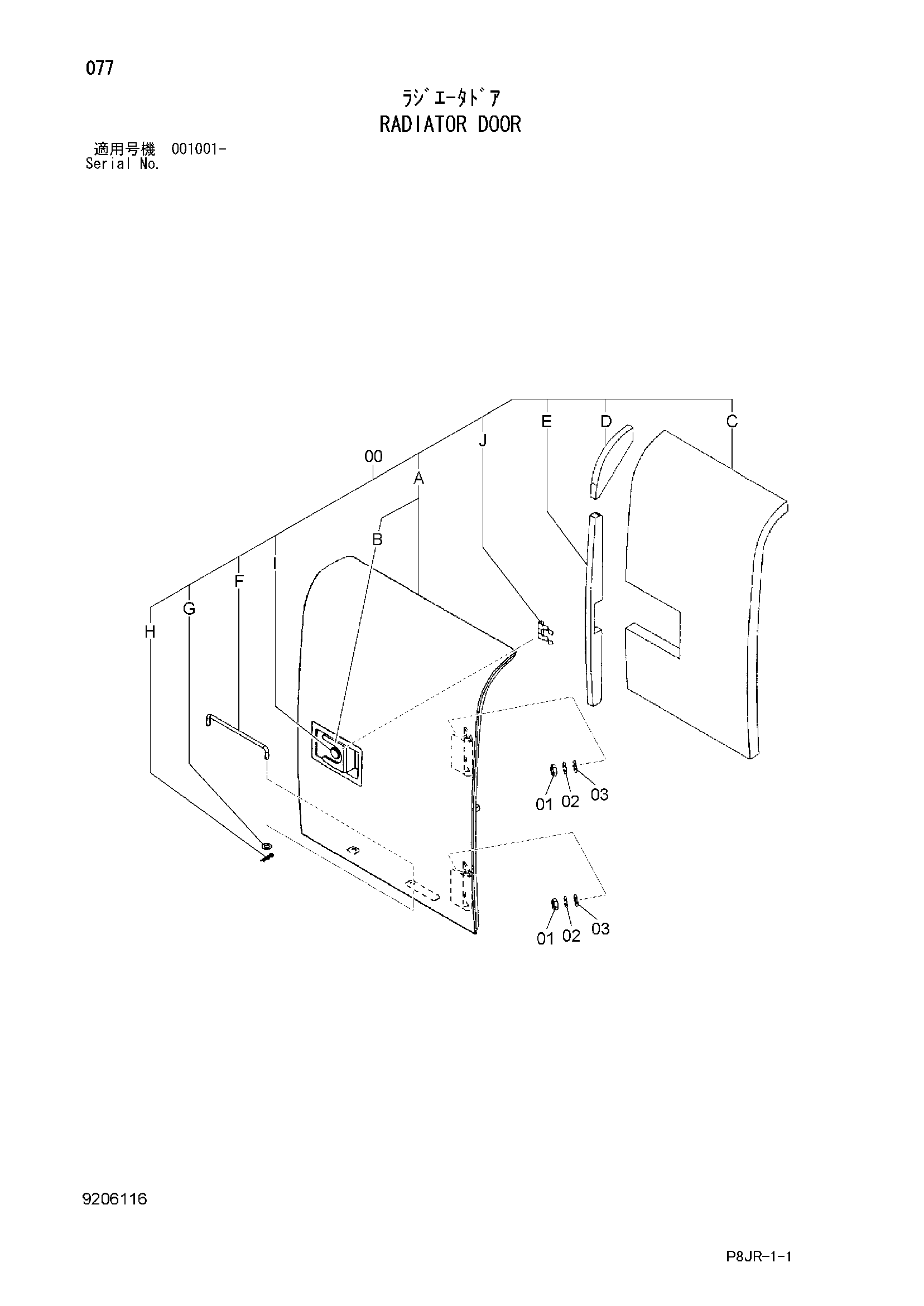

Заводская схема «Радиатор дверь» для HITACHI ZR600TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9206193 | Дверь в сборе | 1 |
| 00A | 5007556 | Дверь | 1 |
| 00B | 4409395 замена: 4409394 | Замок | 1 |
| 00B | 4409394 | Дверь блокировка (2) | 1 |
| 00C | 4461782 | Резиновая прокладка | 1 |
| 00D | 4458070 | Резиновая прокладка | 1 |
| 00E | 4458071 | Резиновая прокладка | 1 |
| 00F | 4341788 | Стойка | 1 |
| 00G | A590108 | Плоская шайба | 1 |
| 00H | 4022697 | Стопорный палец | 1 |
| 00I | 4409396 замена: 4409394 | Гидроцилиндр. блокировка | 1 |
| 00I | 4409394 | Дверь блокировка (2) | 1 |
| 00J | 4461342 | Зажим | 1 |
| 01 | J950010 | Гайка | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 03 | J217083 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR600TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
