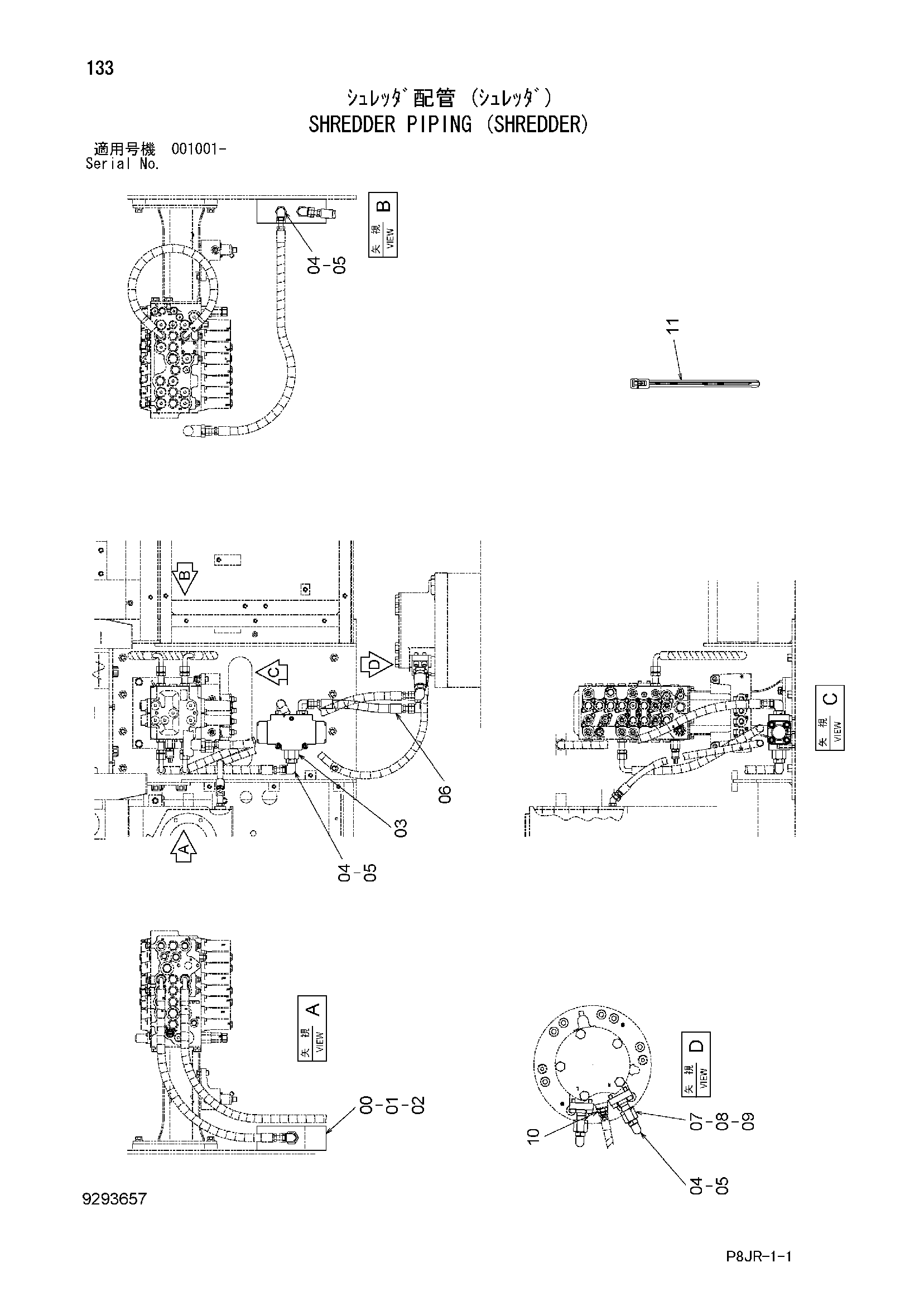

Схреддер трубопроводы (схреддер) — HITACHI ZR600TS
Заводская схема «Схреддер трубопроводы (схреддер)» для HITACHI ZR600TS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4684916 | Клапан дивидер | 1 |
| 01 | 4684917 | Клапан дивидер | 1 |
| 02 | J780855 | Болт с внутренним шестигранником | 3 |
| 03 | 4263448 | Переходник S | 1 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | A853364 | Угловой штуцер | 5 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4138938 | Уплотнительное кольцо | 5 |
| 06 | 4285793 | Шланг | 1 |
| 07 | 8113792 | Трубка | 2 |
| 08 | A811035 | Уплотнительное кольцо | 2 |
| 09 | J781235 | Болт с внутренним шестигранником | 8 |
| 10 | 4459039 | Адаптер | 1 |
| 10A | 4475137 | Уплотнительное кольцо | 1 |
| 11 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR600TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
