Электрооборудование (1) — HITACHI ZR600TS

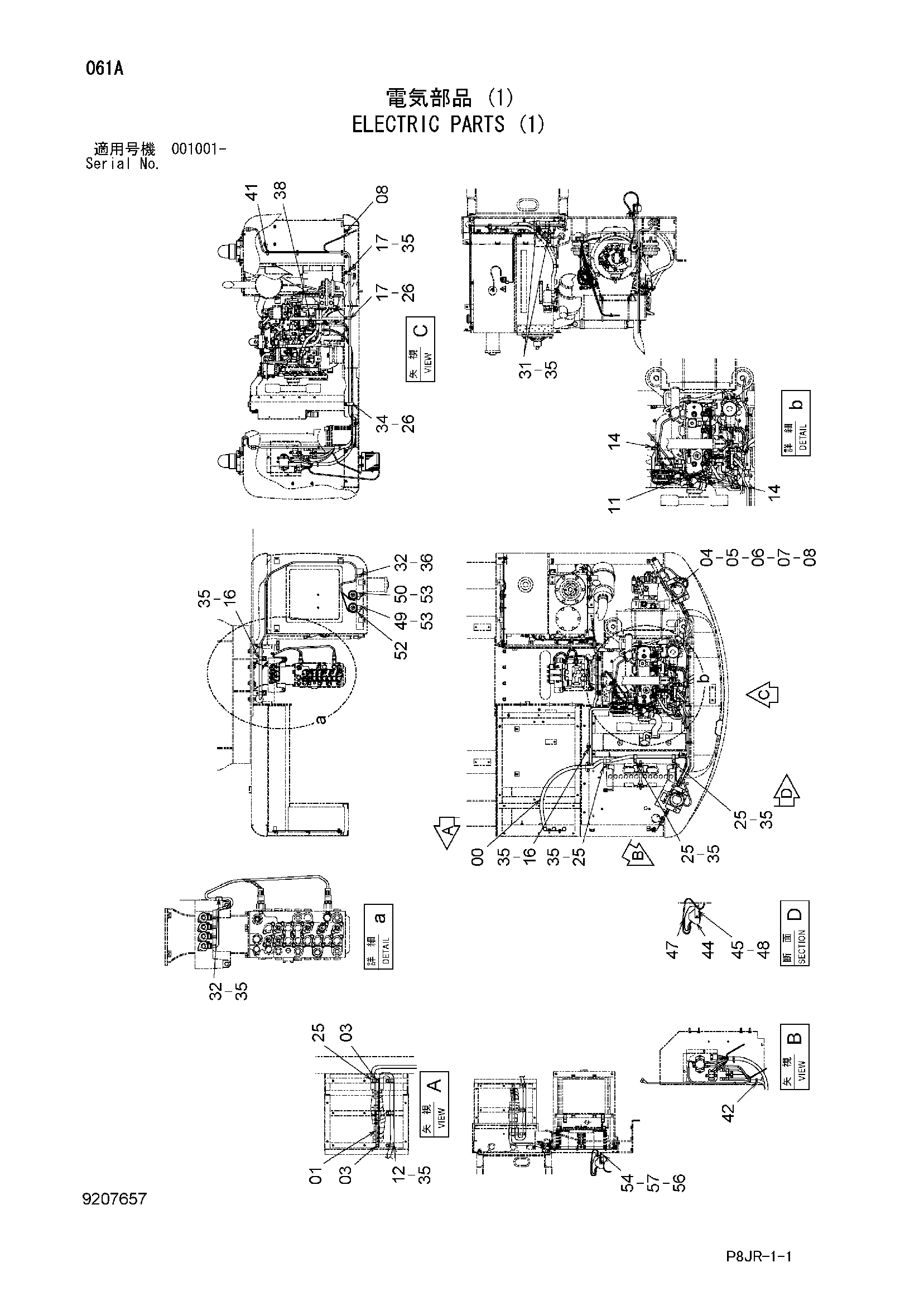

Заводская схема «Электрооборудование (1)» для HITACHI ZR600TS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	0004841	Жгут проводов	1
01	3093736	Кронштейн	1
03	J271030	Болт с шайбой	2
03A	J901030	Болт	1
03B	J222010	Шайба	1
04	4429413	Фонарь воркинг	2
04A	4650346	Крышка	1
04B	4619772	Лампа	1
05	4460496	Кронштейн	2
06	94-2816	Резиновая втулка	2
07	J271225	Болт с шайбой	4
07A	J901225	Болт	1
07B	J222012	Шайба	1
08	4190261	Зажим	3
11	4257129	Блок	1
12	4190264	Зажим	3
14	4055311	Ленточный зажим	2
16	4190277	Зажим	3
17	4190253	Зажим	2
25	4190263	Зажим	4
26	J271025	Болт с шайбой	2
26A	J901025	Болт	1
26B	J222010	Шайба	1
31	4190271	Зажим	2
32	4190272	Зажим	2
34	4190292	Зажим	1
35	J271020	Болт с шайбой	14
35A	J901020	Болт	1
35B	J222010	Шайба	1
36	J271220	Болт с шайбой	1
36A	J901220	Болт	1
36B	J222012	Шайба	1
38	4055311	Ленточный зажим	15
41	4449250	Зажим	3
42	4254600	Зажим	4
44	4274478	Фара	1
44A	4285646	Рассеиватель	1
44B	4285647	Обод	1
44C	4285648	Лампа	1
44D	4288342	Прокладка	1
44E	J900616	Болт	2
45	4447521	Кронштейн	1
47	4345263	Жгут проводов	1
48	J271020	Болт с шайбой	2
48A	J901020	Болт	1
48B	J222010	Шайба	1
49	4439229	Звуковой сигнал	1
50	4439228	Звуковой сигнал	1
52	4254603	Жгут проводов	2
53	J260820	Болт с шайбой	2
53A	J900820	Болт	1
53B	A590108	Плоская шайба	1
54	4447460	Кронштейн	2
56	J450412	Винт с шайбой	4
57	J271025	Болт с шайбой	4
57A	J901025	Болт	1
57B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR600TS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
