Электрооборудование (1) — HITACHI ZR420JC

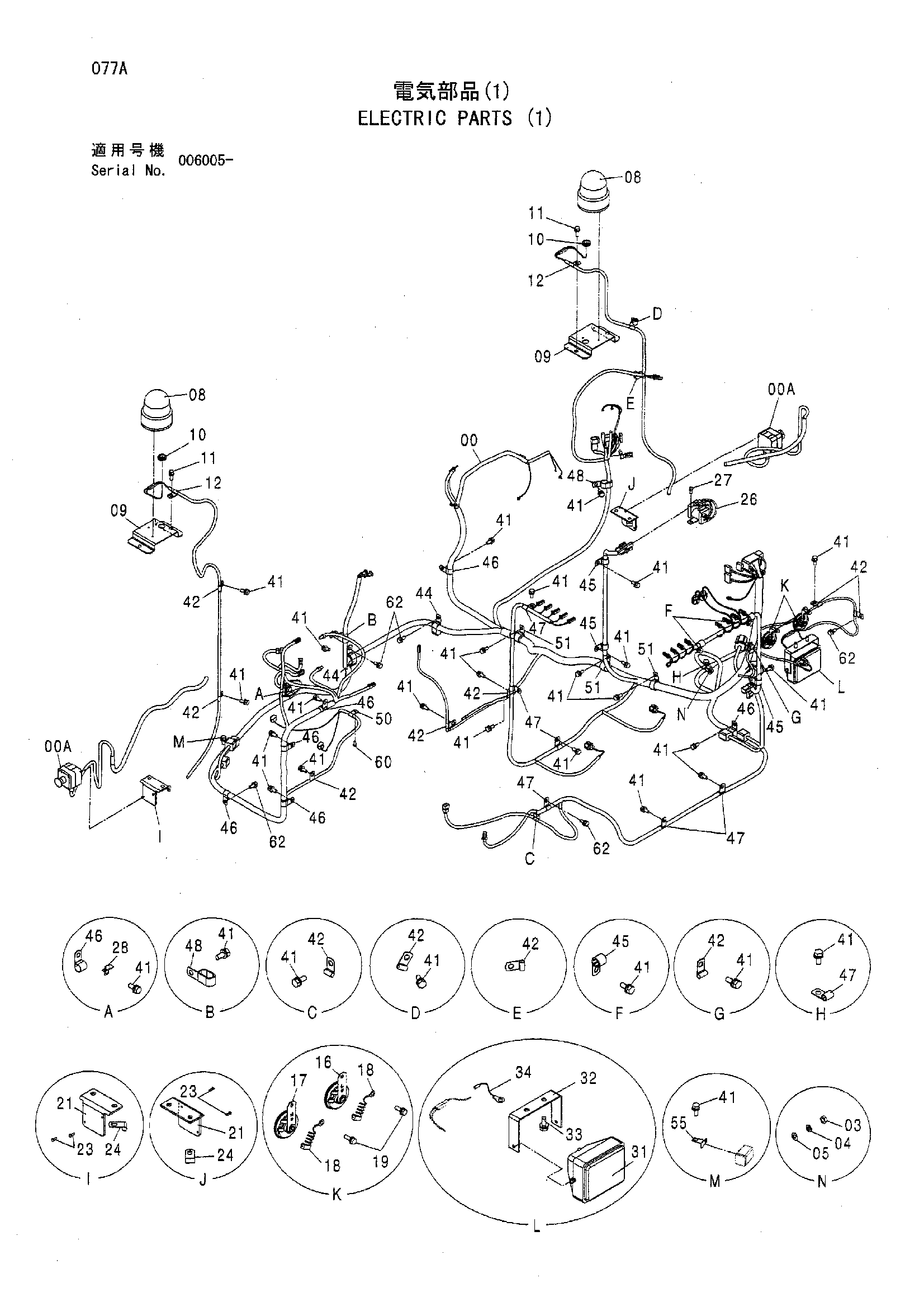

Заводская схема «Электрооборудование (1)» для HITACHI ZR420JC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	0004807	Жгут проводов	1
00A	4450175	Выключатель	2
03	J950010	Гайка	1
04	A590910	Пружинная шайба	1
05	A590110	Плоская шайба	1
08	4429413	Фонарь воркинг	2
09	4235958	Кронштейн	2
10	94-2816	Резиновая втулка	2
11	J021030	Болт с шайбой	4
11	J271030 замена: J901030	Болт с шайбой	4
11	J271030 замена: J222010	Болт с шайбой	4
12	4190261	Зажим	2
16	4439228	Звуковой сигнал	1
17	4439229	Звуковой сигнал	1
18	4254603	Жгут проводов	2
19	J020825	Болт с шайбой	2
19	J260825 замена: J900825	Болт с шайбой	2
19	J260825 замена: A590108	Болт с шайбой	2
21	4447460	Кронштейн	2
23	J450412	Винт с шайбой	4
24	4190261	Зажим	2
26	4452158	Реле	1
27	J010816	Болт с шайбой	2
27	J260816 замена: J900816	Болт с шайбой	2
27	J260816 замена: A590108	Болт с шайбой	2
28	4257159	Кронштейн	1
31	4274478	Фара	1
31A	4285646	Рассеиватель	1
31B	4285647	Обод	1
31C	4285648	Лампа	1
31D	4288342	Прокладка	1
31E	J900616	Болт	2
32	4447521	Кронштейн	1
33	J021025	Болт с шайбой	2
33	J271025 замена: J901025	Болт с шайбой	2
33	J271025 замена: J222010	Болт с шайбой	2
34	4345263	Жгут проводов	1
41	J021025 замена: J271020	Болт с шайбой	33
41	J271020 замена: J901020	Болт с шайбой	33
41	J271020 замена: J222010	Болт с шайбой	33
42	4190261	Зажим	12
44	4190266	Зажим	2
45	4190273	Зажим	5
46	4190274	Зажим	7
47	4190275	Зажим	7
48	4190282	Зажим	2
50	4000856	Зажим трубка	1
51	4192035	Зажим	3
55	4418301	Кронштейн	1
60	J010616	Болт с шайбой	1
60	J260616 замена: J900616	Болт с шайбой	1
62	J271020 замена: A590106	Болт с шайбой	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR420JC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
